Cutter D3 Zünd Indietro alla panoramica

Raddoppiate la vostra produttività

D3_freigestellt
Concorda un appuntamento per una demo live

Perfezione fino ai minimi dettagli

Due bracci per resa doppia Selezionare gli utensili in modo flessibile Inizializzazione integrata degli utensili Ergonomia e comando
D3_2XL-3200_2

Il D3 dispone di due bracci che operano indipendentemente l'uno dall'altro. In questo modo è possibile raddoppiare la resa a seconda dell'ordine. Il comando cutter intelligente distribuisce il lavoro ai due bracci in modo ottimale.

Orientato alle prestazioni

Due bracci per potenza doppia

Con il suo sistema innovativo a doppio braccio, il D3 ha definito nuovi standard in termini di prestazioni. I due bracci possono essere equipaggiati con un massimo di tre diversi moduli e garantire la potenzialità produttiva di materiale venga raddoppiata in un colpo solo. Il comando cutter intelligente distribuisce i processi ai due bracci in modo ottimale, assicurando la maggiore produttività possibile.

D3-3XL-3200_Speed

Panoramica D3

Il punto di riferimento per quanto riguarda la produttività Precisione ai massimi livelli Struttura modulare per la massima flessibilità Impareggiabile rapporto-qualità prezzo
Antrieb2

Con il suo sistema a doppio braccio il D3 è calibrato sulla massima produttività. Con la sua potenzialità e il suo sistema costruttivo robusto, il D3 può svolgere completamente il suo potenziale in un campo industriale.

Gestione dei materiali D3

Soluzioni modulari per il trasporto materiale

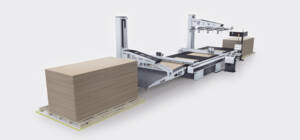

BHS150_D3-3XL-3200_Pers_01
Board Handling System - BHS150

Produzione in serie industriale mediante linee di produzione altamente automatizzate: con il Board Handling System BHS150 producete 24/7 minimizzando l'impiego di personale. L'altezza della pila di 1,5 m, unita a velocità di produzione elevate e tempi di avviamento molto brevi, consente di incrementare notelvomente produttività e rendimento.

Maggiori informazioni

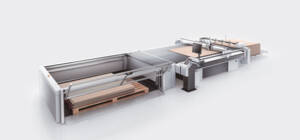

BHS
Board Handling System - BHS

La combinazione unica di trasporto di materiale automatizzato e taglio digitale potente vi consente di prolungare i tempi di produzione anche di notte e nei festivi. L'impiego di personale si limita al caricamento e al prelievo.

Maggiori informazioni

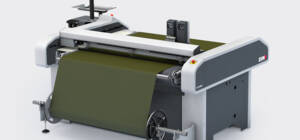

Abrolleinheit
Rulli svolgitori

Zünd ha una grande esperienza nella manipolazione di materiali flessibili avvolti su rotoli. La nostra gamma di prodotti offre per qualsiasi materiale continuo complesso il rullo svolgitore corretto per il vostro cutter digitale.

Maggiori informazioni

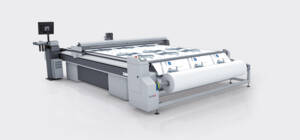

Zentrumswickler
Bobinatrice ad azionamento centrale

Grazie al sistema costruttivo robusto e all'azionamento del rotolo, l'avvolgitore centrale può accogliere rotoli pesanti fino a 100 kg, svolgerli e persino riavvolgerli. L'ingegnoso meccanismo assicura una tensione costante del materiale. Ciò consente di alimentare senza pieghe né deformazioni i tessili.

Maggiori informazioni
Media

Il cutter D3 Zünd in azione

Affidabili e produttivi - moduli ad alte prestazioni Zünd

6 Prodotto(i) trovato(i)
Purtroppo per questo prodotto non è stato possibile trovare risultati adatti.
1 / 6
KCM
Modulo Kiss-Cut

Kiss-Cutting di precisione con regolazione esatta, pressione di contatto controllata elettronicamente.

KCM
Modulo Kiss-Cut

Il peso ridotto e i movimenti di sollevamento rapidi garantiscono velocità di lavorazione elevate. Il modulo si contraddistingue inoltre per la semplicità di utilizzo, il cambio rapido di utensile e l'elevata precisione.

A seconda dello scopo di applicazione è possibile selezionare due modalità operative: nella modalità pressione il modulo esercita una pressione costante, regolabile tra 30 e 1500 grammi, sul materiale da lavorare. In questo modo lo strato di copertura e le pellicole autoadesive vengono tagliati con esattezza, senza danneggiare il materiale di supporto. Nella modalità posizione l'utensile viene abbassato fino a raggiungere la profondità impostata e il materiale viene completamente tagliato.

  • Kiss-Cutting e taglio di tutti i fogli di carta comuni
  • Precisa separazione degli strati esterni dei fogli autoadesivi senza danneggiare il substrato
  • Compatibile con S3
Informazione prodotto
materiali

Pellicole di ogni tipo

LM-100W
Modulo laser

Modulo per il taglio e la saldatura contemporanei di tessuti di poliestere

LM-100W
Modulo laser

Cut & Seal - Taglio e sigillatura bordi in un'operazione

Il settore del soft signage offre svariate possibilità sul fronte delle vendite e si occupa costantemente dei campi di applicazione classici di carta, PVC ecc. Per i tessuti in poliestere, Zünd ha sviluppato il modulo laser – LM 100W. Esso taglia e salda i bordi di taglio in un'unica operazione di lavoro. La sfrangiatura dei bordi dei tessuti diventa quindi un problema superato. Il modulo laser vi risparmia del complesso lavoro manuale, aumenta la precisione di taglio e riduce i tempi di consegna. Inoltre con il LM 100W si realizzano bordi di taglio qualitativamente pregiati con la massima ripetibilità.

  • Laser a CO2 con 100 W di potenza
  • Tessuti di poliestere con spessore fino a 2 mm
  • La sigillatura dei bordi di taglio previene eventuali sfrangiature
  • Sicurezza massima grazie al laser di classe 1
  • Compatibile con G3
Informazione prodotto
MAM
Modulo marcatori - MAM

Marcare e contrassegnare i materiali più diversi. Utilizzo delle mine commerciali.

MAM
Modulo marcatori - MAM

Il moduli di marcatura Zünd consentono l'alloggiamento di diverse matite e mine. Le applicazione tipiche sono il disegno di contorni di punzonatura su pellicole di poliestere e il disegno delle cuciture con punte d'argento lavabili in caso di applicazioni per il cuoio o il disegno di motivi con una penna a sfera. Tutti gli inserti da disegno di Zünd sono compatibili con i moduli.

  • Facile manipolazione
  • Presenza di fustellati, cuciture, modelli, linee ausiliarie
  • Numerosi strumenti per il disegno a basso costo della gamma di accessori Zünd
Informazione prodotto
Varianti modulari

MAM-S (G3, D3)
MAM-D (G3, D3)
MAM-SE (S3)



MAM-SP (S3)
MAM-SPS (S3, L3)
MAM-SPD (S3, L3)

PMM
Modulo Punch

Utensili ad alte prestazioni per la perforazione di materiali in pelle, gomma e tessuti, con possibilità di praticar ...

PMM
Modulo Punch

I moduli di punzonatura perforano pelle, gomma e i tessuti più diversi - a una velocità impressionante. Potenti meccanismi di punzonatura, che funzionano indipendentemente l'uno dall'altro, permettono di utilizzare diversi punzonatori e costituiscono l'unità centrale del modulo. Durante il movimento del punzone, gli utensili di punzonatura ruotano ed effettuano perforazioni precise anche su materiali duri con uno spessore fino a circa 6 mm. I vantaggi di questa procedura sono una capacità di punzonatura estremamente elevata e una qualità ottimale ed uniforme dei fori.

  • Qualità dei fori molto alta e costante
  • Fino a 8 fori al secondo
  • Numerosi punzonatori da 0,5 – 5,5 mm Ø nell'assortimento di accessori Zünd
  • Smaltimento pulito dei residui di punzonatura in contenitori integrati.
  • A seconda della variante di modulo, funzione di foratura, marcatura o punzonatura supplementare.
Informazione prodotto
Varianti modulari

Notching Marking Module - NMM

Punching Marking Module - PMM-S

Punching Pricking Module - PPM-S

RML
Modulo router

Sistemi di fresatura universale dotati di un potente mandrino ad alta frequenza da 1 kW a 3,6 kW

RML
Modulo router

Il potente mandrino ad alta frequenza è il cuore di tutti i moduli fresa Zünd Sono disponibili varianti da 1 kW a 3,6 kW, per i requisiti e gli scopi di applicazioni più differenti.

  • Fresatura, incisione e lucidatura son uno e lo stesso modulo
  • Lavorazione dei materiali più diversi.
  • Sottrazione di calore affidabile mediante il raffreddamento attivo
  • Sistema di aspirazione efficiente per un ambiente di lavoro pulito
  • Pensato per un utilizzo di 24 ore su 24, 7 giorni su 7
  • Numerose frese nell'assortimento di accessori Zünd
Informazione prodotto
Varianti modulari

Moduli router RM-L
Moduli router RM-A/RM-A QC



Moduli router RM-S
Moduli router RM-120

UM
Modulo universale

Modulo portante universale, utilizzabile per una vasta gamma di utensili.

UM
Modulo universale

I moduli universali sono concepiti come moduli di supporto impiegabili in modo universale per un gran numero di utensili. In questo modo, l'impiego del cutter può essere adattato ai requisiti attuali a costi sostenibili.

L'innesto a baionetta consente una rapida sostituzione dell'utensile senza servirsi di un cacciavite. In questo modo viene utilizzato un nuovo utensile già pronto per l'uso, riducendo al minimo le manipolazioni. Ii moduli possono operare in Modalità di pressione e in Modalità POS. Il modulo è disponibile in quattro variante per requisiti differenti.

  • Sostituzione dell'utensile particolarmente rapida.
  • Rilevamento della presenza dell'utensile
  • Due modalità di esercizio: impressione / posizione
Informazione prodotto
Varianti modulari

UM-S (S3, L3)
UM-ZS (G3, D3)



UM-ZP (G3, D3)
UM-120 (G3)
UM-60L (G3, D3)

Genialmente versatile

La concezione degli utensili Zünd

20 Prodotto(i) trovato(i)
Purtroppo per questo prodotto non è stato possibile trovare risultati adatti.
1 / 20
CTT1
Creasing Tool Type 1

Cordonare cartone ondulato a onda singola. È possibile impostare separatamente la pressione di contatto longitudinal ...

CTT1
Creasing Tool Type 1 - CTT1

Il CTT1 è l'utensile ideale per lavorare cartoni ondulati a onda singola. Vengono usate rotelle per cordonatura da 61 mm di diametro e 20 mm di larghezza. Il comando del cutter consente di realizzare cordonature di qualità longitudinalmente e trasversalmente all'onda senza strappi. L'alloggiamento della rotella per cordonatura è dotato di un sistema a scatto per consentire un facile montaggio delle rotelle per cordonatura.

  • Pieghe senza strappi
  • Pressione regolabile in modo individuale
  • Diametro rotella di cordonatura: 61 mm
  • Larghezza rotella di cordonatura: 20 mm
  • Supporto rotella di cordonatura con sistema a scatto
  • Compatibile con G3, S3, D3
Informazione prodotto
materiali

Cartone ondulato

CTT2
Creasing Tool Type 2

Utensile di cordonatura universale per la cordonatura di cartoni di grande spessore, PP o pannelli alveolari

CTT2
Creasing Tool Type 2 - CTT2

Il CTT2 è un utensile di cordonatura universale. È disponibile un'ampia scelta di rotelle per la cordonatura di cartoni di grande spessore, PP o pennelli alveolari.

  • Pieghe senza strappi
  • Pressione regolabile in modo individuale
  • Compatibile con G3, S3, D3
Informazione prodotto
materiali

Pannelli alveolari

Cartone

CTT3
Creasing Tool Type 3

Cordonatura di cartone ondulato a onda doppia e a onda tripla. È possibile impostare separatamente la pressione di c ...

CTT3
Creasing Tool Type 3 - CTT3

Il CCT3 è stato ideato per la lavorare cartoni ondulati a onda doppia e a onda tripla. Vengono usate rotelle per cordonatura da 90 mm di diametro e 28 mm di larghezza. Ciò garantisce una cordonatura di qualità senza strappi sia longitudinalmente sia trasversalmente all'onda. L'alloggiamento della rotella per cordonatura è dotato di un sistema a scatto per consentire un facile montaggio delle rotelle.

  • Pieghe senza strappi
  • Pressione regolabile in modo individuale
  • Diametro rotella di cordonatura: 90 mm
  • Larghezza rotella di cordonatura: 28 mm
  • Supporto rotella di cordonatura con sistema a scatto
  • Compatibile con G3, D3
Informazione prodotto
materiali

Cartone ondulato

DRT
Driven Rotary Tool

Utensile per tessuti tecnici e materiali tessili. La lama rotante motorizzata consente una velocità di lavorazione m ...

DRT
Driven Rotary Tool - DRT

Il Driven Rotary Tool è stato sviluppato per tagliare in modo redditizio e affidabile tessuti e tessuti tecnici di ogni tipo. Il materiale viene tagliato con una lama decagonale azionata. Da un lato vengono fortemente ridotte le forze di spinta sul materiale, dall'altro ogni singola fibra viene tagliata in modo netto. Ciò consente un taglio preciso proprio in caso di tessuti a maglia grossa.

A seconda dei requisiti, il numero di giri può essere impostato in due livelli. Ciò consente di tagliare senza problemi anche tessuti con un basso punto di fusione.

  • L'utilizzo di lame rotanti riduce le forze di scorrimento
  • Numero di giri regolabile in due livelli (20.000/12.000 giri/min)
  • Separazione netta di ogni singola fibra
  • Compatibile con G3, S3, D3, L3
Informazione prodotto
materiali

Tessuti di ogni tipo

EOT
Electric Oscillating Tool

Utensile di taglio con elevata frequenza di oscillazione per materiali morbidi e di durezza moderata.

EOT
Electric Oscillating Tool - EOT

L'Electric Oscillating Tool è la soluzione ideale per tagliare materiali morbidi e di media durezza. La frequenza elevata delle corse assicura una velocità di lavorazione superiore e contribuisce a rendere più efficiente l'intero processo di lavorazione.

A seconda dell'impiego previsto, l'EOT è disponibile con corsa di 0,5 mm o di 1,0 mm. Per soddisfare i requisiti specifici del materiale di lavorazione e del bordo di taglio, è possibile inserire nell'EOT varie lame oscillanti appuntite o piatte disponibili nell'assortimento di accessori di Zünd.

  • A seconda dell'impiego previsto, è disponibile con corsa di 0,5 mm o di 1,0 mm.
  • Perfetto per tagliare contorni di filigrana
  • Frequenza di corsa molto elevata
  • Velocità di lavorazione alta
  • Compatibile con G3, S3, D3, L3
Informazione prodotto
Materiale

Gomma

Pannelli alveolari

Cartone

Pelle

Espanso

EOT-250
Electric Oscillating Tool

Utensile robusto con un potente azionamento elettrico per la lavorazione di materiali spessi come pelle e cartone.

EOT-250
Electric Oscillating Tool 250 - EOT-250

L'Electric Oscillating Tool è l'ideale per lavorare in maniera efficiente i pannelli sandwich, il cartone spesso e il cuoio duro. L'efficiente utensile di taglio è equipaggiato di un azionamento potente e di un raffreddamento ad aria di serie. Grazie alla corsa del coltello di 2,5 mm e a un'elevata frequenza di oscillazione, è possibile lavorare materiali spessi e tenaci a una velocità molto elevata. Per l'EOT-250 sono disponibili numerose lame di qualità provenienti da un vasto assortimento messo a disposizione da Zünd.

  • Corsa della lama: 2.5 mm
  • Velocità di lavorazione molto alta
  • Numerose lame oscillanti nella gamma di accessori Zünd
  • Compatibile con G3, S3, D3, L3
Informazione prodotto
Materiale

Gomma

Pannelli alveolari

Cartone

Pelle

Espanso da 110 mm

IJT
Ink Jet Tool

Per l'impiego di una stampante a getto di inchiostro per l'iscrizione e la marcatura dei materiali più diversi.

IJT
Ink Jet Tool - IJT

L'Ink Jet Tool – IJT consente l'impiego di stampanti a getto di inchiostro su cutter G3. Questo permette di tagliare e contrassegnare il materiale relativo ad un ordine. Lo strumento viene impiegato per l'etichettatura di materiali con testo e codici a barre o per il disegno di linee. Le possibilità sono molteplici e variano dal tracking del prodotto (track & trace) attraverso l'ottimizzazione della logistica fino ad una garanzia della qualità.

  • Sistema di marcatura flessibile con alta qualità di stampa
  • Velocità di stampa molto elevata
  • La stampa è possibile in qualsiasi angolazione
  • Inchiostri certificati disponibili per applicazioni nell'aviazione
  • Compatibile con G3 M-1600, M-2500, L-2500, L-3200 e XL-1600
Informazione prodotto
materiali

Lamine

Tessili

KCT
Kiss Cut Tool

Utensile Kiss-Cutting Werkzeug con pressione di contatto regolabile per la lavorazione di diverse pellicole.

KCT
KCT - Utensile a pressione controllata

La massima precisione della profondità nelle applicazioni per lamine, in particolare Kiss Cutting, è fondamentale. La pressione della lama regolabile in modo variabile del Kiss Cut Tool consente il taglio esatto di pellicole senza tranciare il materiale di supporto.

Oltre al taglio di tutti i materiali in pellicola fino a 3 mm di spessore, si adatta anche al taglio di tipi di carta e di cartone più sottili. Nel volume di fornitura è inoltre contenuto un pattino. Questo si impiega per il taglio di cartone e pellicole Diamond Grade.

  • Due metodi di lavorazione: Kiss-Cut + taglio
  • Spessore materiale max.: 3mm
  • Impostazione della profondità esatta
  • Perfetta separazione del foglio dal materiale di supporto
  • pattino speciale per la lavorazione di fogli Diamond Grade
  • Compatibile con G3, S3, D3
materiali

Pellicole di ogni tipo

PPT
Passepartout Tool

Precisi tagli obliqui a 45° di qualità costantemente elevata.

PPT
Passepartout Tool - PPT

Il Passepartout Tool è lo strumento ideale per effettuare tagli obliqui precisi a 45° per passepartout e cornici di quadri. È particolarmente indicato per la lavorazione di cartone e materiali polimerici con uno spessore fino a 5 mm.

Con l'ausilio del calibro di regolazione fornito, la lama utilizzata viene messa in tensione nel portalame con precisione millimetrica. Ciò consente un taglio estremamente preciso e un'elevata riproducibilità.

  • Precisa impostazione della profondità di taglio
  • Calibro di regolazione chiuso
  • Lavorazione di cartone e polimero fino a 5 mm di spessore
  • Compatibile con G3, S3, D3
Informazione prodotto
materiali

Cartone

PTT
Perforating Tool Type 1

Utensile ideale per la realizzazione di perforazioni precise.

PTT
Perforating Tool Type 1 - PTT

Il PTT1 è stato ideato per alloggiare lame di perforazione. Le lame di perforazione consentono di creare linee perforate in modo più efficiente di quanto non avvenga con un utensile oscillante. Le perforazioni consentono tra l'altro di piegare/ripiegare linee di cordonatura, che è così possibile creare con maggiore precisione. Oltre a materiali classici quali cartone ondulato, cartone di grande spessore e PP (polipropilene), è possibile perforare anche lamine.

  • Adatto a cartone ondulato, cartone di grande spessore, polipropilene e lamine
  • Altissima qualità della perforazione
  • Alta velocità di lavorazione
  • Numerose lame di perforazione nella gamma di accessori Zünd
  • Compatibile con G3, S3, D3
Informazione prodotto
materiali

Cartone

Cartone ondulato

POT
Pneumatic Oscillating Tool

Potente utensile di taglio con grande corsa di oscillazione per materiali duri e morbidi con uno spessore fino a 110 ...

POT
Pneumatic Oscillating Tool - POT

Lo Pneumatic Oscillating Tool viene azionato con aria compressa ed è prettamente indicato per la lavorazione dei materiali duri e resistenti, ma è adatto anche ai materiali morbidi e spessi. Il potente comando pneumatico, unito alla corsa della lama di 8 mm, assicura la forza necessaria a tagliare anche i materiali più duri.

Il POT è disponibile in due varianti: per lame con spessore di 0,6 mm e per lame con spessore di 1,5 mm. A seconda della fessura del materiale, è possibile la lavorazione di materiali con fino a 110 mm di spessore. Le molteplici possibilità d'impiego sono supportate da una vasta gamma di lame oscillanti compatibili.

  • Taglio potente con corsa della lama di 8 mm
  • Azionamento ad aria compressa potente e che non necessita di manutenzione
  • Due varianti per uno spessore della lama da 0,6 mm o 1,5 mm
  • Compatibile con G3, S3, D3, L3
Informazione prodotto
materiali

Gomma

Pannelli alveolari

Cartone

Pelle

Materiale espanso/110 mm espanso

Cartone ondulato

PRT
Power Rotary Tool

Utensile robusto e potente per tessuti tecnici, in fibra di carbonio e fibra di vetro.

PRT
Power Rotary Tool- PRT

L'estremamente robusto e potente Power Rotary Tool è stato sviluppato appositamente per il taglio redditizio ed affidabile di materiali complessi. La gamma dei materiali lavorabili si estende da fibre di vetro dure fino a fibre di aramide molto resistenti. Il numero di giri può essere regolato a tre livelli (100 %, 75 %, 50 % del numero di giri massimo). Ciò consente di lavorare sia materiali tenaci, sia materiali con un punto di fusione basso preservando il materiale.

L'aria di tenuta protegge l'unità di taglio dalla penetrazione di polvere e residui di lavorazione e consente il raffreddamento del motore.

  • L'utilizzo di lame rotanti riduce le forze di scorrimento
  • Numero di giri regolabile in tre livelli (16.000/12.000/8.000 giri/min)
  • Lavorazione materiali delicati di materiali con basso punto di fusione
  • Alta produttività e risultati precisi
  • Compatibile con G3, D3
Informazione prodotto
materiali

Tessuti di ogni tipo

PCT
Press Cutting Tool

Taglio e compressione di cartone ondulato in un'unica fase di lavoro.

PCT
Press Cutting Tool - PCT

Velocità di lavorazione elevata e risultati eccellenti in qualità di fustellatura: il PCT taglia cartone ondulato fino a 7 mm di spessore e, contemporaneamente, uno speciale pattino comprime il materiale.

Il Press Cutting Tool è stato sviluppato per il taglio economico di cartoni ondulati di fino a 7 mm di spessore. Durante il processo di taglio, uno speciale pattino comprime il materiale sui profili di lavorazione. La compressione del cartone ondulato consente di utilizzare lame a trazione e quindi velocità di lavorazione molto elevate.

  • Speciale pattino per tagli impeccabili in qualità di fustellatura
  • Velocità di lavorazione molto alta
  • Regolazione facile e precisa dell'altezza
  • Supporto completo tramite il Zünd Cut Center – ZCC
  • Spessore di lavorazione del materiale max.: 7 mm
  • Impiego di lame a trazione con gambo piatto
  • Compatibile con G3, D3 e S3
Informazione prodotto
materiali

Cartone ondulato

RBT
Raster Braille Tool

Procedimento efficiente per la realizzazione di segni Braille tattili (scrittura per non vedenti).

RBT
Raster Braille Tool - RBT

Nella realizzazione di segni Braille tastabili (scrittura per i ciechi) il metodo raster si è affermato come procedimento preferito. Il metodo è semplice: dopo che nel materiale di lavorazione è stato fresato un foro, è possibile inserire una sfera con il Raster Braille Tool. L'ancoraggio sicuro delle sfere fa sì che i segni Braille prodotti siano duraturi e resistenti.

Il Raster Braille Tool si adatta perfettamente agli utensili di fresatura e di incisione di Zünd, consentendo così una lavorazione estremamente efficiente.

  • Fissaggio sicuro delle sfere nel materiale
  • Compatibile con G3, S3, D3
Informazione prodotto
materiali

Plastica

RBT in movimento
SCT
Scoring Cutting Tool

Utensile combinato per l'incisione e il taglio di cartone e lastre per verniciatura di fino a 5 mm di spessore.

SCT
Scoring Cutting Tool -SCT

Lo Scoring Cutting Tool è un utensile per il taglio e la rigatura di un'ampia gamma di materiali fino a 5 mm di spessore. A seconda che il materiale di lavorazione debba essere tagliato o rigato, il coltello viene inserito o estratto pneumaticamente. Nell'SCT possono essere utilizzate tutte le lame a trazione con gambo piatto della gamma di accessori Zünd. Come accessorio è disponibile inoltre uno slittino regolatore a molla per il taglio di materiali particolarmente difficili da lavorare.

  • Velocità di lavorazione molto alta
  • La lama viene retratta/estesa pneumaticamente.
  • Utilizzare tutte le lame a trazione a gambo piatto della gamma di accessori Zünd
  • Pattino imbottito opzionale disponibile
  • Compatibile con G3, S3, D3
Informazione prodotto
materiali

Gomma

Cartone

UCT
Universal Cutting Tool

Utensile da taglio universale per materiali con uno spessore fino a 5 mm.

UCT
UCT - Utensile da taglio universale

L'Universal Cutting Tool è perfetto per il taglio dei materiali più diversi fino a 5 mm di spessore. L'impiego di lame a trazione consente velocità di lavorazione molto elevate. Rispetto agli utensili azionati, l'UTC è vantaggioso in termini di costi di acquisto e manutenzione. Un pattino molleggiato consente di ritagliare dettagli piccolissimi. Opzionalmente è disponibile un pattino fisso che consente una profondità di taglio costante.

  • Numerose lame a trazione nell'assortimento di accessori Zünd
  • Velocità di lavorazione molto alta
  • Compatibile con G3, S3, D3, L3
Informazione prodotto
materiali

Lamine

Pannelli alveolari

Cartone

Tessili

UDT
Universal Drawing Tool

Utensile da disegno da utilizzare con le mine tradizionali, con diverse tipologie di tratto.

UDT
UDT - Utensile da disegno universale

L'Utensile da Disegno Universale o 'Universal Drawing Tool' è un utensile dal prezzo vantaggioso che serve a realizzare marcature e disegni di precisione su tessuti, pelle, gomma o teflon. Con l'ausilio di questo utensile vengono disegnate linee per il montaggio, simboli tratteggiati e testi. È possibile orientare l'utensile in modo da scorrere in qualsiasi direzione.

Il funzionamento dell'UDT è molto vantaggioso, poiché si possono utilizzare strumenti da disegno commerciali, come penne a sfera e pennarelli in diversi spessori di tratto.

  • Disegnare linee di montaggio, simboli di tratti, testi, ecc.
  • Compatibile con G3, S3, D3
Informazione prodotto
materiali

Lamine

Gomma

Pelle

Carta

URT
Universal Routing Tool

Utensile conveniente per la fresatura e l'incisione.

URT
Universal Routing Tool - URT

Il cuore dell'Universal Routing Tool è un mandrino portafresa da 300 Watt in grado di funzionare, a seconda del materiale e dell'utilizzo previsto, anche a 80.000 giri/min. In combinazione con le numerose frese compatibili, disponibili nella gamma di accessori Zünd, è possibile usufruire di un sistema di fresatura efficiente e universale. Oltre alla lavorazione di materiali morbidi è anche possibile la fresatura in più passaggi di materiali più spessi o difficili da lavorare.

L'URT può essere utilizzato sia come fresa sia come utensile di incisione, e il passaggio da una modalità all'altra viene effettuato in pochi semplici passi. In modalità incisione, è possibile regolare l'altezza dell'utensile con la massima precisione grazie alla vite micrometrica, in modo tale da assicurare incisioni dai contorni precisi e mantenere costante la profondità di lavorazione.

Il flusso d'aria dell'intelligente sistema di aspirazione consente di raffreddare efficacemente sia la fresa sia il mandrino portafresa, con conseguente incremento della durata di entrambi.

  • Fresatura e incisione con un unico utensile
  • Profondità di rasatura costante ed impostabile in maniera esatta
  • Alberino di fresatura da 300 Watt con una velocità fino a 80.000 giri/min
  • Velocità regolabile in maniera continua
  • Numerose frese nell'assortimento di accessori Zünd
  • Compatibile con G3, S3, L3, D3
Informazione prodotto
materiali

Alluminio

Legno

Plastica

Materiale composito

VCT
V-Cut Tool

Utensile con sette angoli di taglio diversi. Realizzazione di strutture 3D complesse con pannelli in espanso leggero ...

VCT
V-Cut Tool - VCT

Il V-Cut Tool è l'utensile perfetto per la realizzazione di modelli complessi in pannelli in espanso leggero o pannelli sandwich. Un design studiato nei minimi particolari consente la sostituzione rapida dell'utensile e una regolazione angolare rapida e veloce.

Il VCT consente di eseguire tagli con sette diverse angolature (0°, 5°, 10°, 15°, 22,5°, 30°, 45°).

  • Regolazione dell'angolo semplice e precisa
  • Taglio in sette diverse angolazioni
  • Rapida sostituzione dell'utensile
  • Compatibile con G3, S3, D3
Informazione prodotto
materiali

Pannelli alveolari

Cartone

Espanso

WKT
Wheel Knife Tool

Utensile a manutenzione ridotta per la lavorazione industriale di tessuti in fibra di vetro e di carbonio e di tessu ...

WKT
Wheel Knife Tool - WKT

Il Wheel Knife Tool è uno strumento per il taglio monostrato di materiali in fibra di vetro e fibra di carbonio nonché di tessuti tecnici ed è in grado di garantire efficienza e convenienza. L'impiego di lame rotanti in acciaio HSS consente una velocità di taglio estremamente elevata e assicura al contempo efficienza e pulizia durante il processo di lavorazione.

Il taglio viene effettuato in modalità di pressione. L'impostazione della pressione necessaria viene adeguata esattamente ai requisiti del materiale e della qualità di taglio. Per evitare danni dell'area di lavoro, si impiega una speciale base di taglio di materiale in PU.

  • Elevata velocità di taglio
  • Impiego di lame rotanti in acciaio HSS
  • La lavorazione avviene senza fissaggio del materiale con vuoto
  • Funzionamento pulito ed efficiente
  • Speciale base di supporto per il taglio di materiale PU
  • Compatibile con G3, D3
Informazione prodotto

Dimensioni cutter D3

Selezionare tra quattro dimensioni la macchina corretta per il settore di impiego

D3-L

L

Larghezza (in mm)
1800
Lunghezza (in mm)
3200
D3-XL

XL

Larghezza (in mm)
2270
Lunghezza (in mm)
3200
D3-2XL

2XL

Larghezza (in mm)
2740
3200
Lunghezza (in mm)
D3-3XL

3XL

Larghezza (in mm)
3210
Lunghezza (in mm)
3200

Avete altre domande?

Contattateci: per ricevere maggiori informazioni e per tutto quanto riguardi il taglio digitale.

Live Demo
Mettetevi in contatto con noi!

Convincetevi delle prestazioni e dell'efficienza dei nostri sistemi di taglio digitale. Venite a trovarci in una fiera vicino a voi o in uno dei nostri centri clienti per una dimostrazione personale.

Dove vorresti incontrarci?

In fiera

In un centro clienti

Contatto

Opzionale
Opzionale

Grazie per il tuo interesse. Ti contatteremo al più presto.

Opzionale
Opzionale

Grazie per la tua richiesta di appuntamento. Ti contatteremo al più presto.

Opzionale

Grazie per la tua richiesta.

Ti contatteremo al più presto.

Cordiali saluti

---
Zünd Systemtechnik AG
Industriestrasse 8
CH-9450 Altstätten, Schweiz
T +41 - 71 - 5548100
