Zünd L3 snijmachine Terug naar overzicht

L3 Leer snijmachine

Slim, efficiënt snijden van leer: De L3 is perfect voor de leerindustrie en is speciaal ontworpen voor het produceren van lederwaren van topkwaliteit.

L3 Digital Cutter
Live Demonstratie
Efficiënt en rendabel

Produceer lederwaren van hoge kwaliteit

Breng uw productiviteit in de leerproductie naar een hoger niveau. Verwerk leer-, zool-, voering- en stencilmaterialen nauwkeurig en efficiënt met de L3. Het snijsysteem verwerkt zelfs zeer complexe patronen bij uitzonderlijk hoge snelheden. Bovendien zijn tijdrovende afwerkingstaken na de productie door zijn superieure precisie verleden tijd.

L3 Projection Systems
Snijmachine maten
Modules
Tools

L3 Snijmachine overzicht

Met de 2 verschillende Zünd modellen van de L3-serie kunt u de perfecte machinegrootte selecteren voor al uw productiebehoeften. Onze digitale snijsystemen zijn intelligent, efficiënt en klaar voor de toekomst.

Optimaliseer uw productiviteit Efficiënt en rendabel Een snijsysteem op maat Non-stop snijden

Verwerk leer, zool, voering en stencilmaterialen nauwkeurig en efficiënt met het L3-snijsysteem. Met het juiste gereedschap kunt u leer snijden met snelheden tot een meter per seconde. Met de L3 kunt u lederwaren economisch, efficiënt en op premium kwaliteitsniveau produceren.

L3 Snijtafel maten

Kies uit 2 verschillende maten om de perfecte machine voor uw toepassing te selecteren.

L3-C40

C-40

Breedte (in mm)
2300
1000
Lengte (in mm)
Speciaal voor de leerbranche
Meer weten
L3-C56

C-56

Breedte (in mm)
3240
Lengte (in mm)
1000
Speciaal voor de leerbranche
Meer weten

Zünd L3 – Efficiënt, robuust, krachtig

De L3 is extreem snel en robuust en geeft fabrikanten de mogelijkheid om hun output drastisch te verhogen. De uitzonderlijke productiviteit van de snijmachine komt voort uit zijn slimme motion control, het nauwkeurige aandrijfsysteem en fijn afgestelde snijtechnologie. Bovendien bewijst de snijmachine zich met zijn superieure precisie door zelfs zeer complexe patronen onmiddellijk met uitzonderlijk hoge snelheden te verwerken.

Projectiesysteem Optimale materiaal fixatie Gereedschappen flexibel selecteren Geïntegreerde toolinitialisatie Ergonomische bediening
L3 Projection Systems

Een projectiesysteem ondersteunt de operator visueel tijdens alle productiefasen - van het registreren van het leer tot het nesten en verwijderen van gesneden onderdelen.

Aanpasbare high-performance modules

Vind de perfecte module voor elke applicatie.

1 / 3
MAM
Marker Modules

Markeren en labelen van verschillende soorten materialen. Gebruik van algemeen beschikbare inserts zoals balpennen e ...

MAM
Marker Modules

Met de Zünd Marker Modules kunt u verschillende stiften en pennen gebruiken. Typische toepassingen zijn het tekenen van stanslijnen op polyesterfolie, tekenen van naden met uitwasbare zilverstiften bij leertoepassingen of het tekenen van sjablonen met een balpen. Alle Zünd-tekeninzetstukken zijn compatibel met de modules.

  • Eenvoudig te hanteren
  • Tekenen van stanslijnen, naden, sjablonen, hulplijnen
  • Talloze kostenbesparende tekengereedschappen uit het accessoireprogramma van Zünd
Productinformatie
Modulevarianten

MAM-S (G3, D3)
MAM-D (G3, D3)
MAM-SE (S3)



MAM-SP (S3)
MAM-SPS (S3, L3)
MAM-SPD (S3, L3)

PMM
Punch Modules

High-performance tool voor het perforeren van leer, rubber en textiel met een snelheid van maximaal 8 gaten per seco ...

PMM
Punch Modules

Met de stansmodule perforeert u leer, rubber en allerlei soorten textiel - en dat met indrukwekkende snelheid! Krachtige, onafhankelijk werkende ponseenheden maken gebruik mogelijk van allerlei verschillende punctiebuizen; zij vormen de centrale eenheid in de module. Tijdens de ponsbeweging draaien de punctiebuizen en snijden zo exacte stansgaten, ook in taaie materialen tot ong. 6 mm dikte. De voordelen van deze methode zijn een extreem hoge ponscapaciteit en een zeer goede, constante punctiekwaliteit.

  • Zeer hoge, consistente punctiekwaliteit
  • tot 8 gaten/seconde
  • Talloze punctiebuizen van 0,5 - 5,5 mm Ø in het accessoire assortiment van Zünd
  • Correcte afvoer van stansafval in geïntegreerde bak.
  • Afhankelijk van het type module aanvullende knip-, markeer- of perforeerfunctie
Productinformatie
Modulevarianten

Notching Marking Module – NMM

Punching Marking Module – PMM-S

Punching & Perforate Module – PPM-S

UM
Universal Module

Universele draagmodule voor een breed scala aan tools.

UM
Universal Module

De Universal Modules zijn ontwikkeld als universeel inzetbare dragermodule voor een groot aantal gereedschappen. Het gebruiksdoel van de snijmachine kan op die manier zonder hoge kosten worden aangepast aan de huidige vereisten.

De bajonetsluiting maakt snel verwisselen van gereedschap mogelijk zonder schroevendraaier. Daardoor is een nieuw gereedschap met slechts enkele handelingen geplaatst en klaar voor gebruik. De modules zijn in drukmodus en positiemodus te gebruiken. Voor verschillende vereisten is de module in vier varianten verkrijgbaar.

  • Bijzonder snel gereedschap verwisselen
  • Detectie van aanwezigheid van gereedschap
  • Twee modi: druk/positie
Productinformatie
Modulevarianten

UM-S (S3, L3)
UM-ZS (G3, D3)



UM-ZP (G3, D3)
UM-120 (G3)
UM-60L (G3, D3)

Veelzijdigheid en het Zünd tool concept

Het Zünd toolsysteem bestaat uit hoogwaardige snij-, pons- en bewerkingsgereedschappen. De modulariteit van het systeem minimaliseert de initiële kosten en stelt u in staat om de configuratie aan te passen aan uw specifieke behoeften. De L3 is geschikt voor combinaties van maximaal zeven tools voor verschillende functies. Selecteer de tools die de perfecte configuratie voor uw behoeften zullen maken.

1 / 6
DRT
Driven Rotary Tool

Geschikt voor textiel en technisch textiel. Het aangedreven roterende mes zorgt voor zeer hoge verwerkingssnelheden.

DRT
Driven Rotary Tool - DRT

De Driven Rotary Tool (aangedreven draaiend mes) is ontwikkeld voor het economisch en betrouwbaar snijden van alle soorten textiel en technisch textiel. Het materiaal wordt met een aangedreven tienpuntig mes gesneden. Aan de ene kant worden daarbij de schuifkrachten op het materiaal sterk verminderd, aan de andere kant wordt elke vezel netjes doorgesneden. Dat maakt vooral bij zeer grof textiel een nauwkeurige snede mogelijk.

Afhankelijk van de vereisten is het toerental in twee stappen instelbaar. Op die manier kan ook textiel met een laag smeltpunt probleemloos worden gesneden.

  • Gebruik van roterende messen vermindert de verschuivingskrachten
  • Toerental in twee stappen regelbaar (20.000/12.000 t/min)
  • Schone snijranden tussen elke vezel
  • Compatibel met G3, S3, D3, L3
Productinformatie
Materialen

Alle soorten textiel

EOT
Electric Oscillating Tool

Tool met hoge oscillatiefrequentie voor materialen met een zachte tot gemiddelde dichtheid.

EOT
Electric Oscillating Tool - EOT

De Electric Oscillating Tool (elektrische oscillerend mes) is ideaal voor het snijden van zachte en middelharde materialen. De hoge slagfrequentie zorgt voor een hogere bewerkingssnelheid en maakt ook het bewerkingsproces zeer efficiënt.

Afhankelijk van de toepassing is de EOT verkrijgbaar met een slag van 0,5 mm of 1.0 mm. Ten behoeve van de individuele eisen van het bewerkingsmateriaal en de snijcontour kunnen in de EOT allerlei spitse of vlakke oscillerende messen uit het Zünd-assortiment worden gebruikt.

  • Afhankelijk van de toepassing met een slag van 0,5 mm of 1.0 mm
  • Perfect voor het snijden van ingewikkelde contouren
  • Zeer hoge slagfrequentie
  • Hoge bewerkingssnelheid
  • Compatibel met G3, S3, D3, L3
Productinformatie
Materiaal

Rubber

Halfmassieve platen

Karton

Leer

Schuimplastic

EOT-250
Electric Oscillating Tool

High-performance tool met krachtige elektromotor voor het verwerken van dik karton en leer.

EOT-250
Electric Oscillating Tool 250 - EOT-250

Het elektrische oscillerende gereedschap (EOT) is ideaal voor het efficiënt bewerken van sandwichplaat, dik karton en taai leer. De krachtige tool is uitgerust met een krachtige aandrijving en een standaard-luchtkoeling. Dankzij een messlag van 2,5 mm en een hoge oscilleerfrequentie kunnen dikke en taaie materialen met zeer hoge snelheid worden bewerkt. Voor de EOT-250 vindt u talloze kwaliteitsmessen in het assortiment van Zünd.

  • 2,5 mm messlag
  • Zeer hoge bewerkingssnelheid
  • talloze oscillatiemessen in het assortiment van Zünd
  • Compatibel met G3, S3, D3, L3
Productinformatie
Materiaal

Rubber

Halfmassieve platen

Karton

Leer

110 mm schuimplastic

POT
Pneumatic Oscillating Tool

Krachtige oscillerende tool met grotere slag voor het snijden van taaie, massieve materialen tot 110 mm dik.

POT
Pneumatic Oscillating Tool - POT

de Pneumatic Oscillating Tool (pneumatische oscillerend mes) wordt aangedreven met perslucht en is bijzonder geschikt voor de bewerking van harde en taaie, maar ook dikke, zachte materialen. De krachtige persluchtaandrijving in combinatie met de messlag van 8 mm zorgt voor de nodige kracht om ook massief materiaal door te snijden.

De POT is in twee varianten voor messen met een dikte van 0,6 mm of 1,5 mm verkrijgbaar. Afhankelijk van de materiaaldoorvoer is verwerking van materiaal tot 110 mm dikte mogelijk. De veelzijdige toepassingsmogelijkheden worden door een grote bandbreedte aan toepasbare messen ondersteund.

  • Krachtig snijden met 8 mm messlag
  • Sterke, onderhoudsvrije persluchtaandrijving
  • Twee varianten voor 0,6 mm of 1,5 mm mesdikte
  • Compatibel met G3, S3, D3, L3
Productinformatie
Materialen

Rubber

Halfmassieve platen

Karton

Leer

Schuimplastic/110 mm schuim

Golfkarton

UCT
Universal Cutting Tool

Universele snijtool voor materialen tot 5 mm dik.

UCT
Universal Cutting Tool - UCT

De Universal Cutting Tool (universeel snijgereedschap) is perfect voor het doorsnijden van zeer uiteenlopende materialen tot 5 mm dik. Het gebruik van sleepmessen maakt zeer hoge bewerkingssnelheden mogelijk. In vergelijking met aangedreven gereedschappen is de UCT goedkoop in aanschaf en gemakkelijk in onderhoud. Een geveerde slof maakt het uitsnijden van ingewikkelde details mogelijk. Optioneel is een vaste slof verkrijgbaar die een constante snijdiepte mogelijk maakt.

  • Talloze sleepmessen in het assortiment van Zünd
  • Zeer hoge bewerkingssnelheid
  • Compatibel met G3, S3, D3, L3
Productinformatie
Materialen

Folie

Halfmassieve platen

Karton

Textiel

URT
Universal Routing Tool

Kosteneffectieve frees en graveer tool.

URT
Universal Routing Tool - URT

Het hart van het universele freesgereedschap wordt gevormd door een 300 watt-freesspindel die afhankelijk van materiaal en toepassingsdoel wel 80.000 t/min kan halen. In combinatie met de grote variatie aan frezen uit het toebehorenaanbod van Zünd ontstaat zo een krachtig, universeel inzetbaar freessysteem. Behalve voor het bewerken van zacht materiaal is ook het frezen van dik of veeleisend materiaal in meerdere stappen mogelijk.

De URT kan in enkele handelingen omgezet worden van freesgereedschap naar graveergereedschap. In de graveermodus is de gereedschapshoogte met een micrometerschroef exact instelbaar. Zo ontstaat een contournauwkeurige gravure met constante bewerkingsdiepte.

Door de luchtstroom van het uitgekiende afzuigsysteem worden zowel frees als freesspindel effectief gekoeld. Dit verhoogt effectief de levensduur van het gereedschap.

  • Frezen en graveren in één gereedschap
  • Constante, exact instelbare freesdiepte
  • 300 Watt-freesspindel met max. 80.000 t/min
  • Traploos regelbare snelheid
  • Talloze frezen in het toebehorenassortiment van Zünd
  • Compatibel met G3, S3, L3, D3
Productinformatie
Materialen

Aluminium

Hout

Kunststof

Samengesteld materiaal

L3 LEER SNIJMACHINE

Flexibel in materiaalkeuze

L3 Leather Uppers
Lederen bovenwerk

Snij- en perforatietools die speciaal zijn ontwikkeld voor het snijden van leer zorgen voor optimale prestaties en productiviteit.

L3 Sole Material
Zoolmateriaal

Harde, taaie materialen vereisen bijzonder krachtig gereedschap. Robuuste tools zoals de Electric Oscillating Tool –  EOT of de Pneumatic Oscillating Tool  – POT zijn perfect geschikt voor het snijden van zoolmaterialen.

L3 Stencil Materials
Sjabloonmateriaal

Verwerk sjabloonmateriaal van welke aard dan ook. Voor materialen die te hard of te dicht zijn om te snijden, biedt Zünd een reeks bewerkingstools om de klus te klaren.

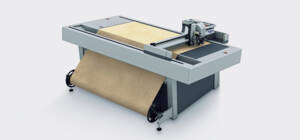

L3 Rolled Material
Rolmateriaal

Leerverwerking is uw core business en u wilt de flexibiliteit van de L3 nog meer vergroten? Met de optionele roll-off unit kunt u eenvoudig en efficiënt rollen synthetisch leer en andere rolmaterialen verwerken tot 2 meter breed en met een gewicht van 70 kg.
