Afroleenheden

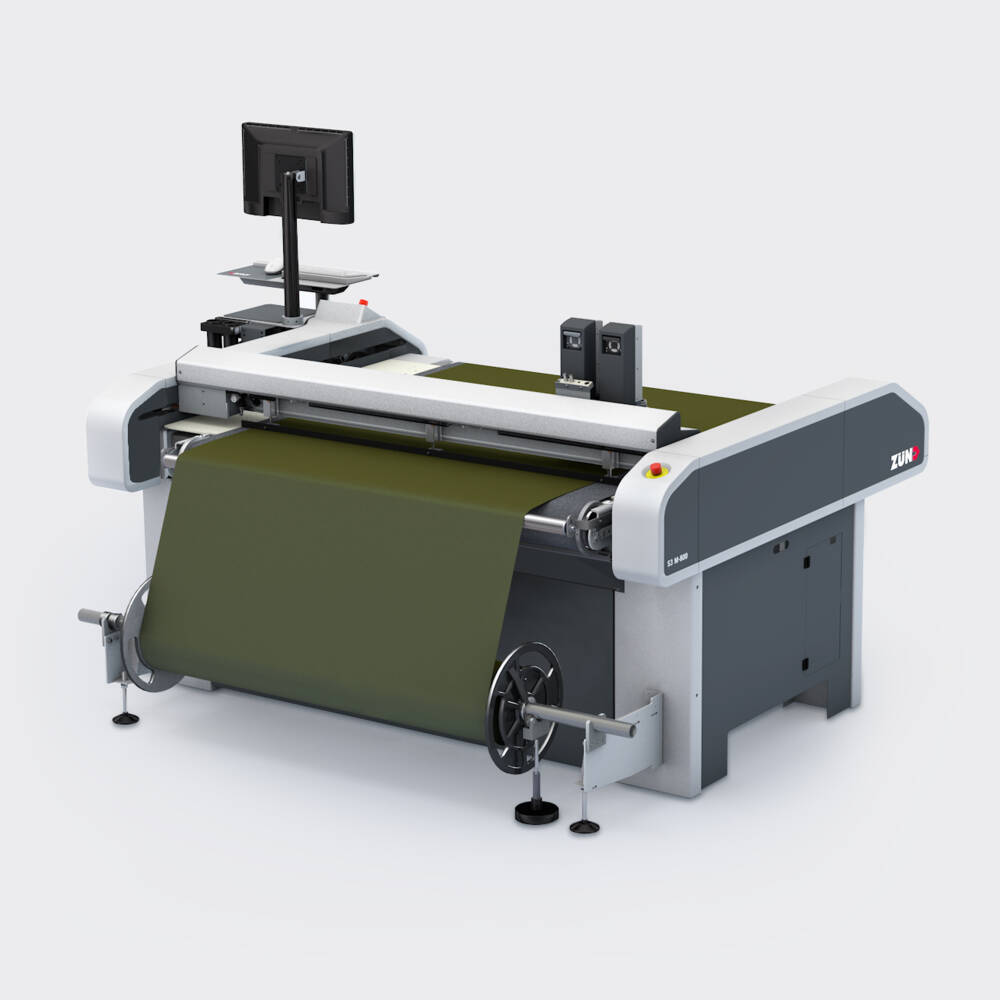

De RollMaster is een veelzijdig afrolsysteem voor nauwkeurige, stabiele en ergonomische materiaalhandling. Dit systeem ondersteunt zware en grote rollen, verbetert de materiaalgeleiding en zorgt voor een constante hoge toevoervoer- en snijkwaliteit, ongeacht de materiaalsoort.

De RollMaster is ontwikkeld om verschillende soorten materiaal op rol veilig, gecontroleerd en reproduceerbaar naar de snijtafel toe te voeren. Het systeem is geschikt voor zowel lichte, luchtdoorlatende media als zware, luchtdichte of stijve materialen en biedt hiervoor geschikte bedrijfsmodi. De constructie maakt het mogelijk om materiaalrollen tot 150 kg en een diameter tot 450 mm af te rollen en beslaat daarmee een bijzonder breed toepassingsspectrum.

De verbeterde ergonomie en hoge toegankelijkheid vergemakkelijken het be- en afladen van de rollen en verhogen de veiligheid in het dagelijks bedrijf. Stijvere assen en een geoptimaliseerde rolbevestiging zorgen voor een soepele, gelijkmatige materiaalverwerking en verminderen vouwvorming, verschuivingen en schommelingen in de materiaalspanning. Dit heeft een directe uitwerking op de nauwkeurigheid en herhaalbaarheid van de snijresultaten.

Afhankelijk van de uitvoering zijn er verschillende bedrijfsmodi beschikbaar. Deze variëren van snel, handmatig afrollen tot actief geregelde materiaalspanning. Hierdoor kan de RollMaster exact afgestemd worden op het materiaaltype en de procesvereiste en ondersteunt een stabiel en efficiënt snijproces gedurende de gehele productietijd.

De voordelen in één oogopslag

• Veilige verwerking van zware en grote rollen
• Gelijkmatige, stabiele materiaaltoevoer voor nauwkeurige snijresultaten
• Vermindering van vouwen, verschuivingen en materiaalspanningsfouten
• Aanpasbare materiaalspanning afhankelijk van het materiaaltype
• Hoge proceszekerheid bij verschillende toepassingen
• Ergonomisch, gebruiksvriendelijk be- en afladen
• Snelle rolwissel bij eenvoudige toepassingen
• Hoogste toevoerkwaliteit bij veeleisende materialen
• Flexibel configureerbaar voor individuele productie-eisen
• Verbeterde vlakheid van het materiaal op de snijmachine
• Ondersteuning van reproduceerbare en processtabiele snijresultaten

Details

• Modulaire opbouw met vier basisvarianten
• Universeel | Kern | Combi | Combi Actief (gemotoriseerde as)
• Maximale rollast: 150 kg
• Ondersteunde roldiameter: tot 450 mm
• Compatibel met G3, D3 en S3
• Bedrijf zonder snijmachineverlenging mogelijk
• Optionele uitrusting (bijv. klemrol, conussen, multi-winder)

Het Roll Handling System – RHS6-50 is een gamechanger voor geautomatiseerd, onderbrekingsvrij enkellaags snijwerk op industrieel niveau. Het systeem kan tot wel zes stofrollen opnemen, die afhankelijk van de opdracht identiek of van een ander type kunnen zijn. Alleen het verwerkingsproces (Pattern Matching, Plain, Feature Recognition, ...) dient gelijk te zijn voor alle rollen. Het automatische Roll Handling System maakt aanzienlijk langer, onderbrekingsvrij snijden mogelijk en zorgt daardoor voor maximale output.

Het voorziet de snijmachine zelfstandig van materiaal en zorgt voor een onderbrekingsvrij snijproces, ook tijdens de materiaalwissel. Tegelijkertijd worden ingrepen van de bediener en daarmee personeelsinzet geminimaliseerd.

Door het uitlezen van de barcode (rol-ID en materiaallengte) kunnen de materiaalrollen snel en eenvoudig aan de RHS6-50 worden toegewezen wanneer deze in de carrousel worden geplaatst. Met behulp van een etikettenprinter kunnen de materiaalrollen op efficiënte wijze worden gemarkeerd met de bijgewerkte barcode. De RHS6-50 is met de MindCUT Studio Feeder RHS6-50 add-on naadloos geïntegreerd in de MindCUT-snijmachinesoftware. Ook materiaalparameters en -verbruik worden door MindCUT geregistreerd.

Overzicht van de voordelen

• Materiaalhandlingsysteem met geïntegreerde enkellaags-toevoer en autonome rolwisseling
• Geschikt voor spanningsvrije toevoer van elastische materialen
• Kantensturing voor exacte materiaaluitlijning
• Toewijzen van rol-ID en materiaallengte door scannen van barcode
• Etikettenprinter voor rol-ID en restmateriaallengte bij het ontladen
• Volledig geïntegreerd in de MindCUT-snijmachinesoftware met MindCUT Studio Feeder RHS6-50 add-on
• MindCUT-software wisselt automatisch naar benodigd materiaal
• Centrale bediening via MindCut PC of het RHS6-50-aanraakpaneel
• Materiaalverbruik is ook via de software-interface beschikbaar

Details

• Compatibel met G3, S3 en D3 (in breedte L)
• Opnamecapaciteit: 6 rollen
• Montage alleen direct op de snijmachine mogelijk
• Vereist MindCUT Studio met Feeder RHS6-50 add-on
• Maximaal rolgewicht: 50 kg per rol
• Maximale rolbreedte: 1800 mm
• Maximale roldiameter: 400 mm
• Afmetingen RHS6-50: 1710 x 3300 x 2570 mm (lxbxh)

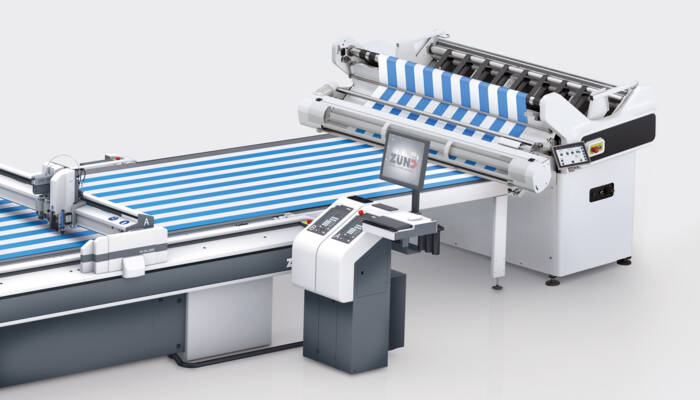

Rekbaar textiel kan met de kuipafroller spanningsvrij en precies worden afgerold. Zelfs materiaalrollen tot wel 200 kg worden met deze afroleenheid moeiteloos verwerkt. Dankzij de geïntegreerde baankantregeling wordt ook bij ongelijkmatige rolranden een juiste materiaaltoevoer gegarandeerd.

De kuipafroller is verkrijgbaar in twee uitvoeringen. Op die manier kan hij voor uiteenlopende toepassingen ingezet worden: Kuipafroller 100 is geschikt voor materiaalrollen van maximaal 100 kg, terwijl Kuipafroller 200 rollen met een gewicht van 200 kg aankan. Beide varianten hebben dezelfde functies en voordelen, maar dus een andere gewichtsklasse.

• Spanningsvrije toevoer van flexibel, rekbaar textiel
• Automatische baankantregeling garandeert een exacte uitlijning van de baan
• Dwarssnijder voor een handmatige of automatische scheidsnede
• Eenvoudig besturingssysteem via gebruiksvriendelijk aanraakpaneel
• Eenvoudige rollenwissel voor een maximale flexibiliteit
• Kan rollen verwerken met een beschadigde of ontbrekende kern
• Optioneel kan een extra afroleenheid met kernhouder worden gemonteerd
• Volledige ondersteuning door Zünd Cut Center - ZCC en MindCut

Details

• Verkrijgbaar voor rollen tot 100 kg (model 100) en 200 kg (model 200)
• Roldoorsnede: max. 400 mm
• Wanneer wordt gewerkt met een dwarssnijder, is een snijmachineverlengstuk vereist
• Geschikt voor inwaarts en uitwaarts gewikkelde rollen
• Optionele geleidingsrails (3 m lengte) om de kuipafroller eenvoudig weg te kunnen schuiven wanneer hij niet wordt gebruikt
• Compatibel met G3, S3, D3 (verkrijgbaar in de breedtes L, XL en 3XL)

De rolgeleider voorkomt effectief vouwvorming in textielmateriaal. Hierbij wordt het materiaal over een geleiderol geleid. Wij raden aan om de rolgeleider altijd in combinatie met een afroleenheid te gebruiken!

• Geoptimaliseerde materiaalgeleiding en minder wrijving zorgen voor minder vouwvorming
• Ideaal voor rekbaar textiel en ruw rolmateriaal

Met de actieve oproleenheid met kernhouder produceert u automatisch grote slitopdrachten. Het materiaal wordt meteen na de bewerking weer op de rolkern opgewikkeld en blijft zo netjes, knik- en vouwvrij. Deze oproleenheid is ideaal voor folie of bedrukt textiel tot 70 kg rolgewicht.

De actieve oproleenheid met bak is perfect geschikt voor kleine slitopdrachten. Het foliemateriaal wordt na de bewerking automatisch in de bak opgerold. Na elke snijbewerking kan het opgerolde folie onmiddellijk uit de bak genomen worden, direct en zonder onderbreking van de productie. Let erop dat de stukken folie max. 20 m lang zijn.

De opvangbak is een praktisch hulpmiddel om snijafval en afgesneden delen in op te vangen. Het zorgt voor een nette werkomgeving. Voor het legen kunt u de bak met slechts enkele handelingen van de snijmachine losmaken.

• Voor het opvangen van snijafval en/of gesneden delen
• Legen zonder productiestop
