Mesa de corte Zünd L3
Eficiencia inteligente para cortar cuero. Especial para la industria del cuero.
La solución ergonómica para la industria del cuero
Lleve su productividad al siguiente nivel. Procese materiales de cuero, suelas, forros y plantillas de manera precisa y eficiente con el L3. Nuestro sistema de corte procesa incluso patrones muy complejos a velocidades excepcionalmente altas. Además, su precisión superior hace que las tareas de posprocesamiento que antes consumían mucho tiempo ya son cosa del pasado.

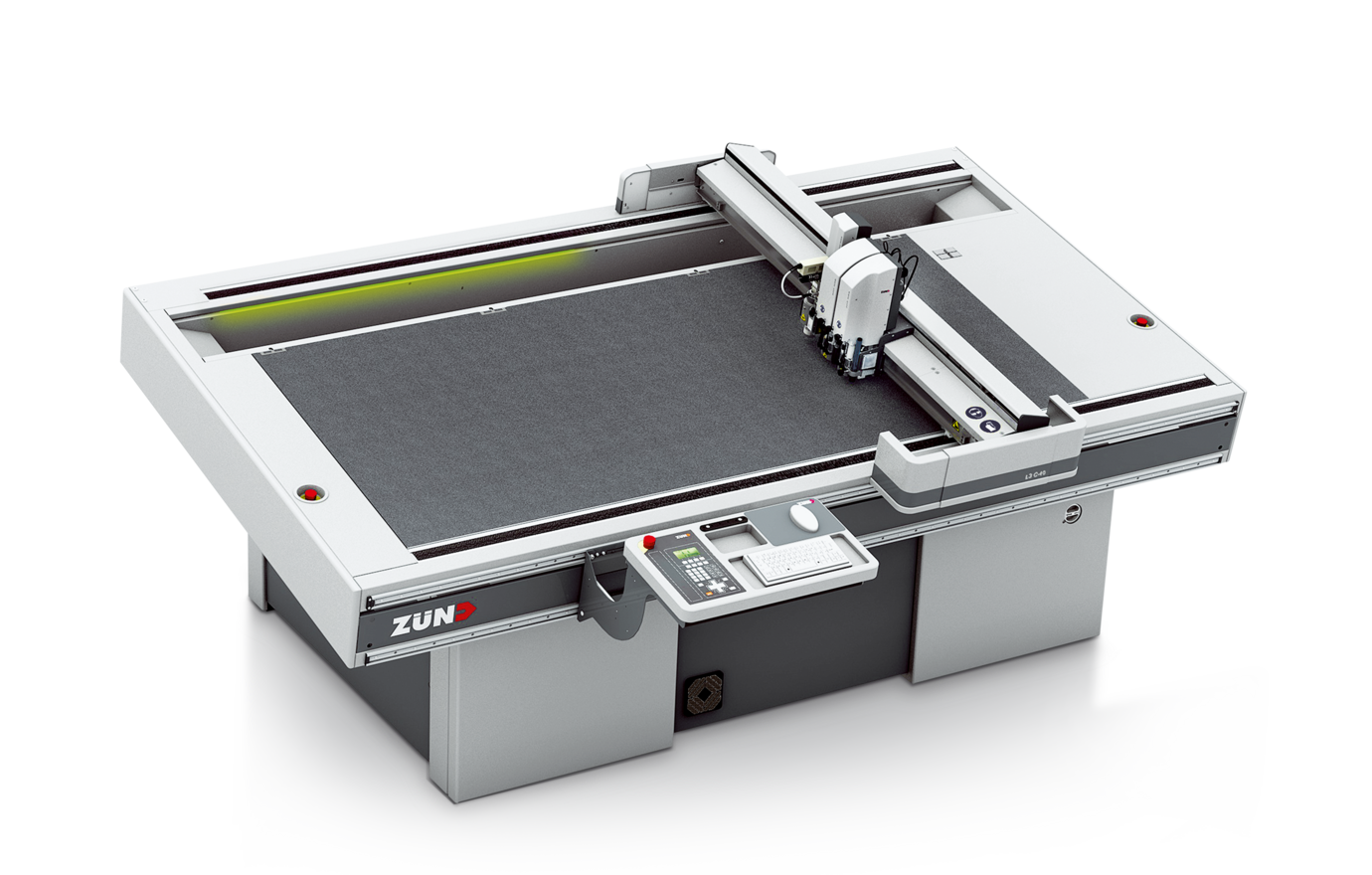

Vista general del L3
Con los dos tamaños de cortador disponibles en la serie L3, podrá elegir la máquina perfecta para todas sus necesidades de producción. Nuestros sistemas de corte digitales son inteligentes, eficientes y están preparados para el futuro.
Con un cortador L3, puede procesar cuero, suela, forro y material de plantilla de forma precisa y eficiente. Con la herramienta adecuada, puede cortar cuero a una velocidad de hasta un metro por segundo. Con los cortadores de cuero L3 puede fabricar sus productos de cuero de forma económica, eficaz y de primera calidad.
Asientos de muebles, sillas de oficina, asientos de automóvil, volantes de cuero: en la vida cotidiana encontrará productos que han sido fabricados con la tecnología de corte Zünd. Muchos fabricantes conocidos en la industria del cuero confían en los sistemas de corte Zünd. No es sorprendente que el alto rendimiento de corte, el bajo costo operativo y la fácil integración en su flujo de trabajo garanticen que la inversión sea rápidamente amortizada.
Nuestros cortadores se utilizan tanto en la producción de prototipos como en la producción en serie. Le ofrecemos la solución adecuada para su campo de producción, adaptada a sus necesidades individuales. Garantizamos esto con 17 tamaños de cuchillas, una gran variedad de herramientas y soluciones ingeniosas para el manejo de materiales.
El cortador L3 está diseñado para una operación continua: la producción o la carga y extracción se realizan en paralelo. Un LED verde indica el área en la que se ha completado la producción y se puede suministrar material nuevo.
Tamaños de mesa de corte L3
Elija entre dos tamaños diferentes la máquina adecuada para sus necesidades de aplicación
Zünd L3 - eficiente y potente
El potente L3 ofrece a los fabricantes la oportunidad de aumentar considerablemente su producción. El excepcional rendimiento de producción de la cortadora se debe a una tecnología de control inteligente, un accionamiento preciso y una tecnología de corte perfecta.

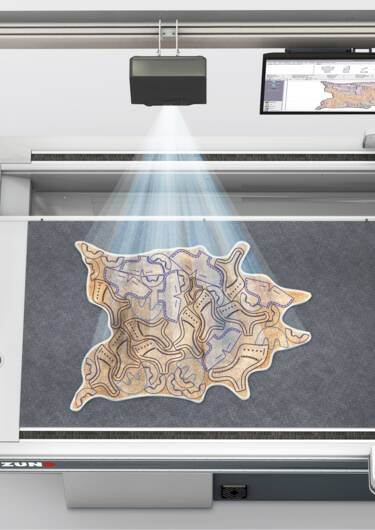

Los sistemas de proyección ayudan al operador durante todo el proceso, desde la captura del cuero hasta el anidamiento y la extracción de las piezas terminadas.
Las turbinas de vacío de bajo consumo y con regulación continua garantizan que el material se fije de forma fiable a la superficie de trabajo durante el mecanizado. El área de vacío está dividida en zonas individuales, que pueden ser conectadas individualmente en anchura.
Usted decide con flexibilidad qué herramientas deben usarse. Combine las herramientas requeridas individualmente de acuerdo con sus necesidades. Puede equipar el L3 con hasta siete herramientas diferentes.

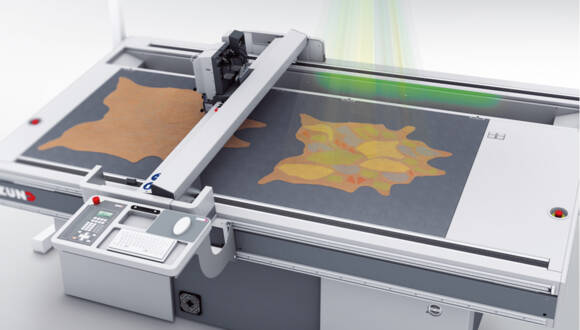

El corte o la carga y descarga tienen lugar en paralelo. Las tiras LED verdes indican de forma clara en todo momento el área que es accesible de forma segura.

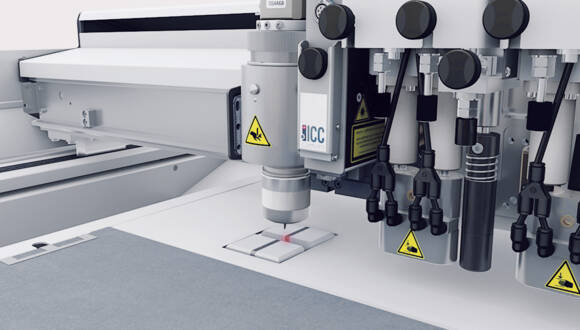

Rápido, preciso y automático: el sistema de inicialización ITI realiza el ajuste de la cuchilla de forma totalmente automática.

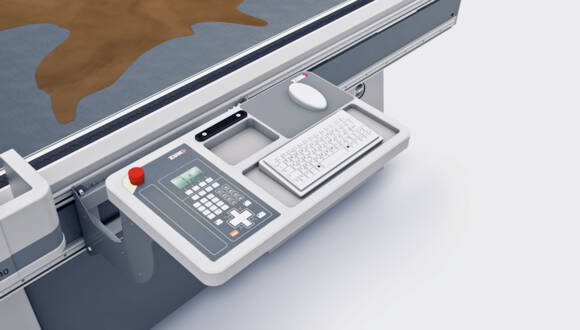

La superficie de trabajo inclinada del L3 facilita la carga y descarga del cortador. Para una accesibilidad óptima, el panel de control se puede colocar libremente a través de un riel de guía.
Modular, flexible y adaptable
Fiable y productivo: módulos & tools de alto rendimiento de Zünd
El Universal Module ofrece un uso universal para una amplia gama de herramientas.
El módulo universal se utiliza como soporte de uso universal para una amplia gama de herramientas. El propósito de aplicación de la mesa de corte se adapta de este modo de forma económica a los requerimientos actuales.
El cierre de bayoneta permite cambios de herramientas rápidos. Esto significa que una nueva herramienta está lista para su uso en unos pocos y sencillos pasos. Los módulos pueden funcionar en el modo de presión y en el modo de posición. Para adaptarse a diferentes requisitos, el módulo está disponible en cinco variantes.
- Universal Module UM-S - ofrece un uso universal para una amplia gama de herramientas.
- Universal Module Speed UM-ZS - destaca por su velocidad y ofrece una fuerza de presión de hasta 10 kg.
- Universal Module Power UM-ZP - ofrece una fuerza de presión de hasta 30 kg.
- Universal Module Large UM-60L - para herramientas de gran tamaño que no se ajustan al UM-ZS/ZP y que se usan en una G3 o D3.
- Universal Module UM-120 - para una mesa de corte G3 con una altura de puente de 120 mm.
Beneficios
- Cambios de herramientas especialmente rápidos.
- Sistema de detección de presencia de herramienta
- Dos modos de operación: presión / posición

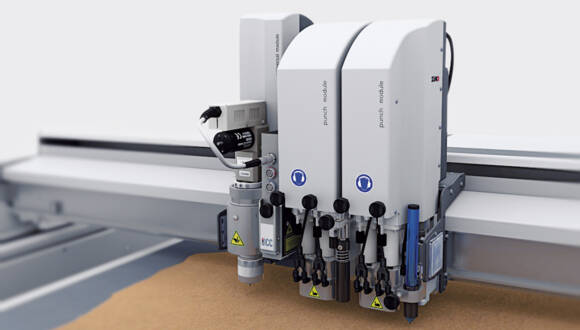

Herramienta combinada de alto rendimiento para perforar y marcar materiales de cuero, goma y textiles
El Punch and Marking Module es una herramienta combinada de alto rendimiento para perforar y marcar cuero, goma y textiles.
Dos mecanismos estampadores de alto rendimiento y funcionamiento independiente permiten emplear diferentes punzones y conforman la unidad central del módulo. Además, el módulo PMM-S dispone de un alojamiento que permite usar diferentes minas para diferentes tipos de dibujo técnico.
Detalles
- Hasta 8 agujeros por segundo (según el material)
- Empleo de punzones de 7 mm de diámetro de vástago
- Empleo de herramientas de dibujo de 15/20 mm de diámetro de vástago
Herramienta combinada de alto rendimiento para estampar, perforar y realizar perforaciones iniciales de materiales d ...
El Punch and Pricking Module es una herramienta combinada de alto rendimiento para estampar, perforar y realizar perforaciones iniciales en cuero, goma y textiles.
Tres mecanismos de estampado de alto rendimiento y de funcionamiento independiente conforman la unidad central del módulo. Estos mecanismos permiten el empleo simultáneo de dos mandriles de perforación diferentes o un punzón. Las herramientas de agujerear y el mandril de perforación se colocan en el lugar exacto y quedan presionadas por un sistema neumático contra el material a procesar.
Detalles
- Hasta 8 agujeros por segundo (según el material)
- Empleo de punzones de 7 mm de diámetro de vástago
- Empleo de mandriles de perforación de 4,5 mm de diámetro de vástago

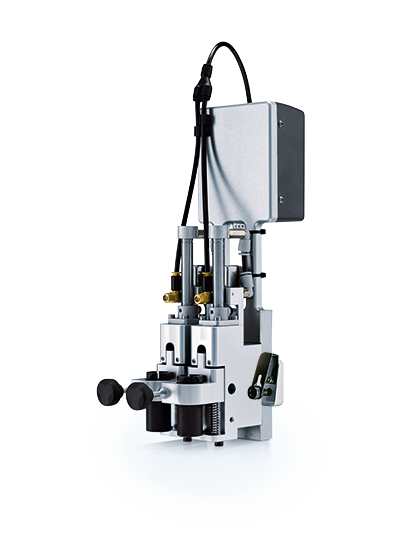

Marcado y etiquetado de los materiales más dispares usando minas convencionales.
Los módulos de marcado Zünd permiten el montaje de varios lápices y minas. Las aplicaciones típicas son el dibujo de troqueles en láminas de poliéster, el dibujo de costuras con lápices de plata lavables en aplicaciones de cuero o el etiquetado de patrones con un bolígrafo. Todas las inserciones de caracteres Zünd son compatibles con los módulos.
- Manipulación fácil
- Dibujo de esbozos de punzonado, costuras, muestras, líneas de ayuda
- Numerosas herramientas de dibujo económicas de la gama de accesorios de Zünd
Variantes del módulo
MAM-S (G3, D3)
MAM-D (G3, D3)
MAM-SE (S3)
MAM-SP (S3)
MAM-SPS (S3, L3)
MAM-SPD (S3, L3)
Flexible en la elección de los materiales
