Vue d'ensemble S3

Plus d'intelligence pour plus de rapidité Processus de traitement adaptables Meilleur rapport qualité prix
S3 Drive

Le Cutter numérique S3 est rapide. La technologie de commande intelligente, l’entraînement rapide et une technologie de dé coupe perfectionnée sont à l'origine de sa productivité exceptionnelle. Conçu de manière optimale pour une utilisation sur un outil Zünd Cutter.

Flexible

Concept de Cutter modulaire

Grâce au système d'outil modulaire et de manutention, vous pouvez adapter votre Cutter S3 selon vos besoins. Définissez vos exigences de production et configurez votre solution de découpe sur mesure à partir du kit Zünd.

S3 Digital Cutter

Modulaire, efficace et flexible

Choisissez des outils flexibles Surface de travail et fixation du matériau Ergonomie et fonctionnement Proprement désempiler avec le robot
Tools and Modules Overview

Vous choisissez avec souplesse des outils à utiliser. Combinez individuellement les outils nécessaires selon vos besoins. Vous pouvez équiper le S3 avec jusqu'à deux outils différents.

Manipulation des matériaux S3

Solutions modulaires pour le transport de matériel

S3 Tandem Operation
Aucun temps d'arrêt lors du fonctionnement en tandem

Optimisez votre processus d'usinage avec le fonctionnement en tandem. Le chargement, le retrait et la production se déroulent en parallèle. Pendant que l’opérateur charge ou décharge le matériel, l’outil de coupe fonctionne du côté opposé. Cela élimine les temps d'arrêt et augmente la productivité.

En savoir plus
S3 Board Loading Device
Production semi-automatique

Les plaques sont placées manuellement sur la rallonge arrière du Cutter et alignées à l’aide d’un dispositif de positionnement de feuille. Le transport de matériel positionne les plaques sur la surface de travail et ensuite le traitement est lancé.

En savoir plus
S3 Sheet Feeder
Chargeur feuille

Les feuilles d'aluminium imprimées ou les cartons denses sont chargés de manière fiable et automatique sur la table de découpe grâce à un chargeur de feuilles. Convertissez votre Cutter S3 en machine de production automatisée.

En savoir plus
S3 Roll-off Units
Unités de déroulement

Zünd a beaucoup d'expérience dans la manipulation de matériaux flexibles en rouleaux. Notre gamme de produits propose une unité de déroulement adaptée à votre Cutter S3, peu importe la complexité du matériau.

En savoir plus
S3 Vinyl Handling
Idéal pour la coupe de film

Le S3 est la solution idéale, rentable et de haute qualité pour la découpe d'étiquettes ou d'autocollants

En savoir plus
S3 Material Guide Roll
Rouleau de guidage du matériau

Le S3 peut facilement être équipé d'un rouleau de guidage de matériau. Celui-ci empêche efficacement la formation de plis lors du traitement des textiles.

S3 Board Loading Device
Production semi-automatique

Les plaques sont placées manuellement sur la rallonge arrière du Cutter à l’aide du dispositif de positionnement de feuille.

En savoir plus
Médias

Le S3 en action

Modulaire, flexible et adaptable

Modules & tools applicables

1 / 4
CTT1
Creasing Tool Type 1

Carton ondulé à cannelure simple. La pression d'appui peut être réglée séparément en diagonale et en longueur.

CTT1
Creasing Tool Type 1 - CTT1

Le CTT1 est l'outil idéal pour l'usinage de carton ondulé simple. Des roulettes à rainurer de diamètre 61 mm et de largeur 20 mm sont utilisées à cet effet. Avec l'assistance de la commande du Cutter, des rainurages de qualité peuvent être effectués longitudinalement et transversalement à l'ondulation, sans déchirure. Le porte-roulette est équipé d'un système d'encliquetage pour une mise en place facile des roulettes.

  • Rainurer sans déchirer
  • Pression à réglage individuel
  • Diamètre des roulettes à rainurer : 61 mm
  • Largeur des roulettes à rainurer : 20 mm
  • Porte-roulette à rainurer avec système à clic
  • Compatible avec G3, S3, D3
Informations sur le produit
Matériaux

Carton ondulé

CTT2
Creasing Tool Type 2

Outil de rainurage universel pour le rainurage de plaques solides, PP ou alvéolaires.

CTT2
Creasing Tool Type 2 - CTT2

Le CTT2 et un outil de rainurage d'utilisation universelle. Un grand nombre de roulettes à rainurer est à disposition pour le rainurage de carton plein, PP ou de plaques à chambres creuses.

  • Rainurer sans déchirer
  • Pression à réglage individuel
  • Compatible avec G3, S3, D3
Informations sur le produit
Matériaux

Plaques à chambres creuses

Carton

DRT
Driven Rotary Tool

Outil pour les textiles techniques et les matériaux textiles. La lame rotative entraînée permet d'atteindre une vite ...

DRT
Driven Rotary Tool - DRT

Le Driven Rotary Tool est un outil développé pour la coupe économique et fiable de textiles ou de textiles techniques de tous types. Le matériau est coupé avec un lame à dix segments entraînée par un moteur. D'une part, les forces de glissement sur le matériau sont fortement réduites, d'autre part, chaque fibre est proprement séparée. Cela permet une coupe précise, en particulier pour les textiles à mailles très grossières.

La vitesse peut être réglée sur deux niveau, selon les besoins. Ainsi, même les textiles ayant un point de fusion très bas peuvent être facilement découpés.

  • L'utilisation de lames rotatives réduit les forces transversales
  • Deux niveaux de vitesse de rotation (20000/12000 tr/min)
  • Séparation nette de chaque fibre
  • Compatible avec G3, S3, D3, L3
Informations sur le produit
Matériaux

Tous les types de textile

EOT
Electric Oscillating Tool

Outil de coupe à haute fréquence d'oscillation pour les matériaux tendres et semi-durs.

EOT
Electric Oscillating Tool - EOT

Le Electric Oscillating Tool est parfaitement adapté à la découpe de matières souples et semi-dures. La fréquence de course élevée permet une vitesse d'usinage accrue, rendant le processus d'usinage très efficace.

En fonction des besoins, l'EOT est disponible avec une course de 0,5 mm ou de 1,0 mm. Afin de s'adapter aux exigences individuelles de la matière à traiter et des contours de découpe, l'EOT peut utiliser de nombreuses lames oscillantes pointues ou plates, contenues dans la gamme d'accessoires Zünd.

  • En fonction de l'usage avec une course de 0,5 mm ou 1,0 mm
  • Parfait pour la coupe de contours en filigranes
  • Très haute fréquence de course
  • Vitesse de traitement élevée
  • Compatible avec G3, S3, D3, L3
Informations sur le produit
Matériaux

Caoutchouc

Plaques à chambres creuses

Carton

Cuir

Mousse

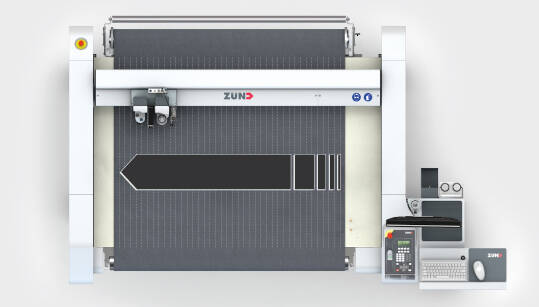

Dimensions du Cutter S3

Choisissez la bonne machine pour votre application parmi les six dimensions proposées

S3-M

M

Largeur
1330
Longueur
830, 1230, 1630
Trop petit pour votre application ? Vous pourriez être intéressé par le Cutter numérique G3
En savoir plus
S3-L

L

Largeur (en mm)
1800
Longueur (en mm)
1230, 1630
Trop petit pour votre application ? Vous pourriez être intéressé par le Cutter numérique G3
En savoir plus
S3-XL

XL

Largeur (en mm)
2270
Longueur (en mm)
1230
Trop petit pour votre application ? Vous pourriez être intéressé par le Cutter numérique G3
En savoir plus
