Machine de découpe G3
Sans compromis en termes de performance et de précision, le système G3 Cutter est basé sur la machine la plus flexible, la plus adaptable et la plus facilement extensible du marché.
Vue d'ensemble G3
Avec les 11 tailles de fraises différentes de la série G3, vous pouvez choisir la machine adaptée à tous vos processus de production individuels, quel que soit le domaine d'application, le produit ou la quantité produite. Nos systèmes de découpe numériques allient intelligence, efficacité et évolutivité.
La table de découpe G3 est une machine de précision. Tous les composants, de l'entraînement aux lames, sont parfaitement assortis. Produisez vos commandes avec la meilleure qualité, de manière économique et efficace. Vos clients seront ravis de votre produit final.
La modularité extraordinaire de nos solutions de découpe est unique. Vous pouvez personnaliser l'automate G3 à tout moment avec de nouvelles mises à niveau et améliorations. Le principe modulaire vous offre une rétention de valeur maximale et une sécurité des investissements. Définissez vos besoins de production et configurez votre machine de manière personnalisée grâce au concept modulaire Zünd.
Le rapport qualité/prix de la machine G3 est excellent. Seuls sont utilisés les technologies les plus modernes et les composants de la plus haute qualité. La flexibilité, la fiabilité et la qualité des machines G3 sont inégalées par la concurrence.
La productivité de notre table de découpe G3 est unique sur le marché. Nous y parvenons grâce à une technologie de contrôle intelligente, à des composants-machine robustes et à une technologie de coupe sophistiquée. Tous les composants sont parfaitement coordonnés.
Formats des tables Zünd
Choisissez la machine adaptée à votre application parmi les onze dimensions différentes
M
L
XL
2XL
3XL
La perfection dans les moindres détails
Les fraises Zünd sont des machines de précision. Tous les composants, du système d'entraînement à la lame de coupe, sont conçus et fabriqués pour fonctionner parfaitement ensemble. Vous pouvez ainsi produire efficacement et ravir vos clients avec des résultats parfaits.
Définissez les fonctions que doit remplir votre table G3 et configurez vos combinaisons d'outils personnalisées à partir du système modulaire Zünd.
Rapide, précis et automatique : le réglage des lames, des fraises ou des roulettes est effectué via le système d'initialisation entièrement automatisé ITI.

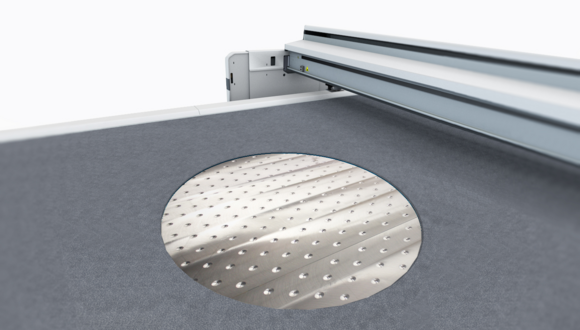

Les turbines à vide économes en énergie garantissent que le matériau est fixé de manière fiable à la surface de travail pendant son traitement. La zone de vide est subdivisée en zones individuelles qui peuvent être activées une par une dans la largeur.
Avec un Cutter G3, vous pouvez traiter des matériaux jusqu’à une épaisseur de 110 mm. Selon les besoins, vous pouvez configurer la G3 avec une hauteur sous poutre de 60 ou 120 mm. Cela vous offre un atout supplémentaire en termes de flexibilité et de polyvalence dans votre processus de production quotidien.
Configurez votre table de découpe G3 en fonction de vos besoins individuels avec des rallonges de table ou des solutions de transport de matériau. Comme le la machine elle-même, ces solutions ont été conçues selon des critères ergonomiques. La machine est facilement accessible de tous les côtés et permet ainsi un travail très efficace.
Automatisez le retrait et le tri des pièces découpées finies avec un robot collaboratif. Celui-ci augmente le degré d'automatisation de votre solution de coupe et donc sa productivité. Le robot n'a pas besoin d'un espace de travail protégé.
Avec le changeur de fraise automatique ARC, vous réduisez énormément les temps de réglage tout en simplifiant la manipulation de l'outil. Le magasin peut accueillir jusqu'à huit fraises, polisseurs ou graveurs différents. Les outils nécessaires sont automatiquement récupérés, fixés, initialisés et nettoyés après utilisation. Le système d'initialisation ITI vérifie le point zéro après chaque prise d'outil et garantit ainsi des profondeurs de fraisage constantes.
Modulaire, flexible et adaptable
Fiables et productifs - Les modules et outils haute performance de Zünd
Outil à faible maintenance pour le traitement industriel des tissus en fibres de verre et de carbone ainsi que des t ...
Outil non motorisé pour l’utilisation d’outils rotatifs Zünd en acier HSS (ø 28 mm) sur un support de coupe en PU. Le Wheel Knife Tool a été conçu pour traiter de manière rentable les matériaux en fibres de verre et de carbone, ainsi que les textiles techniques en découpe par couche. L'utilisation d'outils rotatifs en acier HSS autorise une très grande vitesse de découpe et garantit simultanément un processus de travail propre et efficace.
La découpe s'effectue en mode Pression. La pression nécessaire est paramétrée avec précision en fonction des exigences de la matière et de la qualité de découpe. Un tampon de coupe spécial en PU est utilisé afin d'éviter d'endommager la zone de travail.
- Vitesse de coupe élevée
- Utilisation d'outils rotatifs Zünd en acier HSS
- Le traitement se fait sans fixation par le vide
- Déroulement du travail propre et efficace
- Support de découpe spécial en polyuréthane
- Compatible avec G3, D3
Matériaux
Le VCT2 permet de réaliser des découpes dans neuf angles différents (0°, 5°, 10°, 15°, 22,5°, 30°, 45°).
V-Cutting Tool est idéal pour la création de modèles tridimensionnels complexes à partir de panneaux sandwich ou en mousse. Chaque détail a été conçu pour permettre un remplacement rapide de l'outil et un réglage simple et précis. Convient pour des épaisseurs de matériau de 16 à 25 mm.
Le VCT2 permet de réaliser des découpes dans neuf angles différents (0°, 5°, 10°, 15°, 22.5°, 30°, 45°, 50°, 60°).
- Réglage simple et précis des angles
- Neuf angles différents de coupe
- Remplacement rapide de la lame
- Compatible avec G3, D3
Matériaux
Panneaux de fibres de polyester
Panneaux acoustiques
Outil avec huit angles de coupe différents. Réalisation de construction 3D complexes à partir de panneaux sandwich o ...
V-Cutting Tool est idéal pour la création de modèles tridimensionnels complexes à partir de panneaux sandwich ou en mousse. Chaque détail a été conçu pour permettre un remplacement rapide de l'outil et un réglage simple et précis. Convient pour des épaisseurs de matériau allant jusqu’à 16 mm.
Le VCT1 permet de réaliser des découpes dans huit angles différents (0°, 5°, 7.5°, 10°, 15°, 22.5°, 30°, 45°).
- Réglage simple et précis des angles
- Huit angles différents de coupe
- Remplacement rapide de la lame
- Compatible avec G3, S3, D3
Matériaux
Plaques à chambres creuses
Carton
Mousse
et beaucoup plus
Outil économique pour le fraisage et la gravure.
L'Universal Routing Tool consiste en une broche de fraisage de 300 watts qui peut tourner à 80 000 tr/min, en fonction du matériau et de l'application. Avec une puissance de 300 W, l’URT est l’outil idéal pour les travaux de fraisage et de gravure simples sur de nombreux matériaux.
L'URT peut, en quelques gestes, passer d'un outil de fraisage à un outil de gravure. En mode gravure, la hauteur de l'outil peut être ajustée avec précision à l'aide d'une vis micrométrique. On obtient ainsi une gravure aux contours précis avec une profondeur d'usinage constante.
Le flux d'air du système d'extraction ingénieux refroidit efficacement la fraise et la broche de fraisage. Cela permet d'augmenter efficacement la durée de vie de l'outil.
- Fraiser et graver avec un outil
- Profondeur de fraisage constante et réglable exactement
- Broche de fraisage de 300 W offrant une vitesse de rotation max de 80000 tr/min
- Régulation en continu de la vitesse
- Grand nombre de fraises dans l'assortiment d'accessoires de Zünd
- Compatible avec G3, S3, L3, D3
Solutions modulaires pour le transport de matériel
Téléchargements
Avez-vous d'autres questions ?
Contactez-nous : pour plus d'informations et pour toutes questions en rapport à la découpe numérique.
Arguments convaincants
du Zünd
La sécurité de votre investissement nous est importante. Vous pouvez facilement et à moindre coût équiper votre Table Zünd à tout moment. Configurez votre système de coupe en fonction de vos besoins individuels. Nous définirons volontiers avec vous les exigences de production actuelles et futures et vous conseillerons sur la configuration de votre Découpeur personnalisé.
Une découpe numérisée vous rend plus productif à bien des égards. Vous réduisez les temps de préparation, optimisez la répétabilité et augmentez la qualité de la coupe. Que vous produisiez une pièce unique ou de grandes quantités n'a plus d'importance. Vous devenez plus flexible dans la planification et le traitement des commandes et pouvez apporter rapidement des modifications à court terme à la commande et de manière économique. I'Automate de découpe de Zünd s'intègre parfaitement à votre flux de travail numérique en les reliant intelligemment. La numérisation rend votre mise en page transparente : elle fournit des données pertinentes sur l'état et les performances du système afin que vous puissiez prendre les bonnes décisions.
La découpe numérique vous permet d'élargir et de différencier votre offre à tout moment. Le grand choix d'outils et de fonctions différents augmente vos possibilités, que ce soit pour de nouvelles applications, de nouveaux matériaux ou de nouveaux services. Vous pouvez offrir à vos clients un éventail encore plus large d’options et de solutions répondant à leurs besoins. Même ceux que vous ne pouvez pas avoir actuellement en tête.
La précision fait partie intégrante de l'ADN de nos tables de découpe. Les machines Zünd sont des équipements de précision. Tous les composants, de l'entraînement à la lame, sont coordonnés dans les moindres détails. Cela confère au processus de coupe des tables Zünd une précision et une répétabilité exceptionnellement élevées.
L'architecture à interface ouverte permet à un découpeur Zünd d'être intégré dans une grande variété de flux de travail et d'environnements logiciels. Vous décidez vous-même à quoi devrait ressembler votre flux de travail.
Qu'il s'agisse de textile ou d'acrylique, de découpe, de rainurage ou de perforation, la table de découpe Zünd vous impressionnera par sa flexibilité. La large gamme de matériaux et de procédés de fabrication rend la machine utilisable de manière quasi-universelle. Et celui-ci vous aide à mieux faire face au nombre croissant de tirages courts et aux demandes des clients pour des éditions à versions multiples et personnalisées.
Le temps, c'est de l'argent, c'est pourquoi un logiciel d'exploitation intuitivement structuré et des temps de formation courts sont indispensables. Les outils logiciels de Zünd apportent pour cela une contribution significative. Ils sont intuitifs, leur fonctionnement s'apprend rapidement et assistent l'opérateur tout au long du processus de fabrication.
La solution pour une découpe efficace et économique passe par des processus automatisés. Zünd propose les solutions d'automatisation adaptées à chaque sous-processus, du transport des matériaux à la manipulation des outils en passant par la saisie des matériaux et le retrait des pièces découpées finies.
Une technologie innovante, une construction robuste et une longue durée de vie garantissent de faibles coûts de maintenance et une grande fiabilité. La table de découpe Zünd vous offre une rétention de valeur maximale et une sécurité des investissements.
La qualité d'ingénierie mécanique suisse, cela signifie avant tout que nous misons sur une ingénierie mécanique solide et innovante, associée à de nombreuses innovations. Le résultat est un Cutter très robuste et durable. Une pure culture de la fiabilité, pour ainsi dire.
Les outils développés par nos soins sont extrêmement robustes. Ici, il est rentable de mettre nos outils à l'épreuve avant de les inclure dans notre gamme. Cela vous donne la certitude que l'outil et la fraise sont parfaitement assortis.
Depuis sa fondation en 1984, Zünd a acquis une grande expérience dans le découpage numérisé. Cette immense expertise de la technologie de découpe numérique et notre vaste expérience dans de nombreux domaines d'application nous aident à développer des solutions de découpe qui vous confèrent un net avantage concurrentiel. Nous savons quels défis vous attendent. Et si cela n’est pas le cas, nous aimerions bien sûr en savoir d'avantage.
