Unidades de desbobinamento

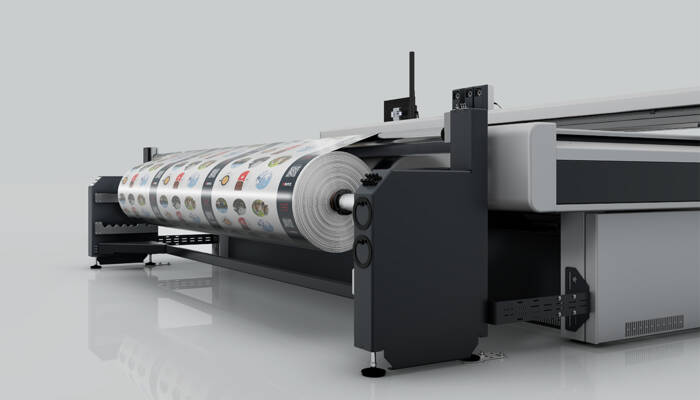

O RollMaster é uma unidade de desbobinamento versátil para manuseio preciso, estável e ergonômico de materiais. O dispositivo suporta rolos pesados e de grande formato, melhora o manuseio do material e garante uma qualidade consistente na alimentação e no corte, independentemente do tipo de material.

O RollMaster foi desenvolvido para alimentar uma ampla variedade de materiais de rolo na mesa de corte de forma segura, controlada e reprodutível. É adequado para materiais leves e arejados, bem como para materiais pesados, herméticos ou rígidos, e oferece modos de operação adequados para total versatilidade. O design permite o desbobinamento de rolos de material de até 150 kg de peso e até 450 mm de diâmetro, abrangendo assim uma ampla gama de aplicações.

A ergonomia aprimorada e a acessibilidade facilitam a carga e descarga dos rolos e aumentam a segurança no funcionamento diário. Os eixos mais rígidos e a fixação otimizada do rolo garantem um manuseio suave e uniforme do material e reduzem a formação de vincos, deslocamentos e flutuações de tensão do material. Isso afeta diretamente a precisão do ajuste e a reprodutibilidade dos resultados de corte.

Dependendo da versão, estão disponíveis diferentes modos de operação, desde o desbobinamento rápido e manual até o controle ativo da tensão do material. Isso permite que o RollMaster seja ajustado com precisão ao tipo de material e aos requisitos do processo, apoiando um processo de corte estável e eficiente durante todo o ciclo de produção.

Resumo das vantagens

• Manuseio seguro de rolos pesados e grande porte
• Alimentação de material uniforme e estável com resultados de corte precisos
• Redução de dobras, deslocamentos e erros de tensão do material
• Tensão do material adaptável de acordo com o tipo
• Alta segurança no processo em diferentes aplicações
• Carregamento e descarregamento ergonômico e fácil de usar
• Troca rápida de rolos para aplicações simples
• Máxima qualidade de alimentação em materiais com altos requisitos
• Configuração flexível para atender aos requisitos de produção individuais
• Planejamento melhorado do material na mesa de corte
• Permite resultados de corte reprodutíveis e estáveis no processo

Detalhes

• Estrutura modular com quatro variantes básicas
• Universal | Núcleo •| Combinação | Combinação Ativa (eixo motorizado)
• Carga máx. do rolo: 150 kg
• Diâmetro máx. do rolo: até 450 mm
• Compatível com G3, D3 e S3
• Operação possível mesmo sem extensão de mesa de corte
• Equipamento opcional disponível (por exemplo, rolo de aperto, cones, multi-enrolador)

O Roll Handling System – RHS6-50 é um diferencial absoluto para o sistema de corte de camada única automatizado e ininterrupto anível industrial. O sistema pode comportar até seis rolos de tecido idênticos ou diferentes, de acordo com a necessidade do trabalho. Apenas o método de processamento (correspondência de padronagem, nivelamento, reconhecimento de características etc.) deve ser o mesmo para todos os rolos. O Roll Handling System automatizado possibilita um processo de corte de maior rendimento, ininterrupto, maximizando assim a capacidade de produção.

O sistema alimenta a mesa de corte de maneira independente e garante um processo de corte livre de paralisações, mesmo durante a troca de material. Uma outra vantagem é a operação com um nível mínimo de recursos humanos e de intervenção do operador.

Por meio da leitura do código de barras (ID de rolo e comprimento do material), os rolos de material podem ser inseridos no carrossel para uma atribuição rápida e simples ao RHS6-50. Graças a uma impressora de etiquetas, os rolos de material podem ser eficientemente identificados com um código de barras atualizado no ato da remoção. O RHS6-50 integra-se perfeitamente ao software de corte MindCUT através do complemento MindCUT Studio Feeder RHS6-50. Além disso, o parâmetro e consumo de materiais também são coletados pelo MindCUT.

Panorama das vantagens

• Sistema de manuseio de material com alimentação de camada única integrada e troca de rolos independentemente
• Ideal para a alimentação de materiais elásticos livre de tensão
• Controle de bordas para um direcionamento de material preciso
• Atribuição de ID de rolos e comprimento de material via escaneamento de código de barras
• Impressora de etiquetas para ID de rolos e comprimento de material residual no descarregamento
• Integra-se totalmente com o software de corte MindCUT através do complemento MindCUT Studio Feeder RHS6-50
• Alternância automática para o material necessário feita pelo software MindCUT
• Controle central via MindCUT ou painel touchscreen RHS6-50
• Consumo de material também é disponível por meio interface do software

Detalhes

• Compatível com as mesas G3, S3 e D3 (na Largura L)
• Capacidade: 6 rolos
• Montagem possível apenas diretamente na mesa de corte
• É necessário o complemento Feeder RHS6-50 para MindCUT Studio
• Peso máximo de rolo: 50 kg por rolo
• Largura máxima de rolo: 1800 mm
• Diâmetro máximo de rolo: 400 mm
• Dimensões do RHS6-50: 1710 x 3300 x 2570 mm (CxLxA)

Com o Cradle Feeder da Zünd, você pode desenrolar e enrolar tecidos maleáveis e elásticos com total precisão e sem tensionamento. Graças à solução, rolos de material com peso de até 200 kg são manuseados com facilidade. O controle de bordas integrado garante ainda o alinhamento preciso de materiais mesmo com bordas irregulares.

O Cradle Feeder está disponível em duas configurações para atender a requisitos variados do cliente: O Cradle Feeder 100, ideal para rolos de material com peso máximo de 100 kg. E o Cradle Feeder 200, com capacidade para manusear rolos de até 200 kg. Ambas as versões oferecem as mesmas funcionalidade e benefícios, adaptados à classe de peso correspondente.

• Alimentação livre de tensão, ideal para tecidos flexíveis e elásticos
• Controle de bordas automático para um alinhamento e direcionamento da faixa de tecido precisos
• Lâmina opcional de corte transversal para uma separação manual ou automática
• Operação simples via painel touchscreen
• Troca de rolos facilitada para uma máxima flexibilidade
• Processamento de rolos com tubete defeituoso ou ausente
• Opcionalmente, pode ser montada suporte adicional para desbobinamento com clilindro central.
• Suporte operacional completo via Zünd Cut Center – ZCC e MindCUT

Detalhes

• Disponível para rolos de até 100 kg (modelo 100) e de até 200 kg (modelo 200)
• Diâmetro de rolo: máx. 400 mm
• O uso de faca de corte transversal exige uma extensão de mesa de corte
• Ideal para rolos com enrolamento interno e externo
• Trilhos de alimentação opcionais (comprimento 3 m) facilitam o afastamento do desbobinador, quando não estiver em uso
• Compatível com as mesas de corte G3, S3, D3 (disponível nas larguras L, XL e 3XL)

A bobina guia de material previne eficazmente a formação de rugas em materiais têxteis. O material é guiado sobre uma polia. Recomendamos usar sempre a bobina guia de material em combinação com uma unidade de desbobinamento!

• Orientação otimizada do material e redução de atrito reduzem o enrugamento
• Ideal para materiais têxteis elásticos e materiais ásperos

Com a unidade de rebobinamento de eixo central ativo, você produz ativamente grandes trabalhos de kiss-cut de forma totalmente automatizada. O material é rebobinado no núcleo da bobina imediatamente após o processamento. Assim, permanece limpo, sem rugas e dobras. Esta unidade de rebobinamento é ideal para folhas ou têxteis rotulados pesando até 70 kg.

A unidade de rebobinamento de bandeja ativa é perfeita para pequenos trabalhos de kiss-cut. O material da folha é enrolado automaticamente na bandeja após o processamento. Após cada corte, a folha enrolado pode ser removido da bandeja imediata e diretamente e sem interromper a produção. Certifique-se de que as seções individuais da folha tenham no máximo 20 m de comprimento.

A bandeja de coleta é um dispositivo prático que recolhe sucatas e peças cortadas. Garante um trabalho limpo. Para o esvaziamento, a bandeja é liberada pela mesa de corte com apenas alguns passos simples.

• Coleta de sucata e/ou peças cortadas
• Esvaziamento ininterrupto da produção
