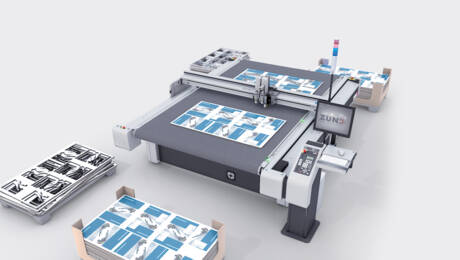

Kompromisslos in Leistung und Präzision

Die Universal Module sind als universell einsetzbare Trägermodule für eine grosse Anzahl an Werkzeugen konzipiert. Der Einsatzzweck des Cutters kann so kostengünstig an aktuelle Anforderungen angepasst werden.

Der Bajonettverschluss erlaubt schnelle Werkzeugwechsel ohne Einsatz eines Schraubenziehers. Dadurch ist ein neues Werkzeug mit wenigen Handgriffen eingesetzt und betriebsbereit. Die Module sind im Druckmodus und im Positionsmodus betreibbar. Für unterschiedliche Anforderungen ist das Modul in vier Varianten erhältlich.

• Besonders schnelle Werkzeugwechsel
• Werkzeuganwesenheitserkennung
• Zwei Betriebsmodi: Druck/Position

Das Herzstück aller Zünd Fräsmodule bildet eine leistungsstarke Hochfrequenzspindel. Abgestimmt auf unterschiedliche Anforderungen und Einsatzzwecke sind Varianten von 1 kW bis hin zu 3,6 kW erhältlich.

• Fräsen, Gravieren und Polieren mit ein und demselben Modul
• Verarbeitung unterschiedlichster Materialien
• Verlässliche Wärmeableitung durch aktive Kühlung
• Effizientes Absaugsystem für saubere Arbeitsumgebung
• Prädestiniert für den 24/7 Einsatz
• Zahlreiche Fräser im Zünd Zubehörsortiment

Die Stanzmodule perforieren Leder, Gummi und unterschiedlichste Textilien – und das in einer beeindruckenden Geschwindigkeit! Leistungsstarke, unabhängig voneinander agierende Stanzwerke erlauben den Einsatz verschiedener Lochpfeifen und bilden die zentrale Einheit des Moduls. Während der Stanzbewegung rotieren die Lochpfeifen und schneiden so präzise Perforierungen auch in zähe Materialien bis ca. 6 mm Dicke. Die Vorteile dieses Verfahrens sind eine äusserst hohe Stanzleistung und eine sehr gute, konstante Lochqualität.

• Sehr hohe, gleichbleibende Lochqualität
• bis zu 8 Löcher pro Sekunde
• Zahlreiche Lochpfeifen von 0,5 – 5,5 mm Ø im Zünd Zubehörsortiment
• Saubere Entsorgung der Stanzabfälle in integrierten Behälter
• Je nach Modulvariante zusätzliche Knips-, Markier- oder Vorstechfunktion

Zünd Markiermodule ermöglichen die Aufnahme von diversen Stiften und Minen. Typische Anwendungen sind das Zeichnen von Stanzrissen auf Polyesterfolie, Zeichnen von Nähten mit auswaschbaren Silberstiften bei Lederanwendungen oder das Bezeichnen von Mustern mit einem Kugelschreiber. Sämtliche Zünd Zeicheneinsätze sind mit den Modulen kompatibel.

• Einfaches Handling
• Zeichnen von Stanzrissen, Nähten, Mustern, Hilfslinien
• Zahlreiche kostengünstige Zeichenwerkzeuge aus dem Zünd Zubehörsortiment

Cut & Seal - Zuschnitt und Kantenversiegelung in einem

Soft Signage bietet vielfältige Möglichkeiten an der Verkaufsfront und erobert stetig die klassischen Anwendungsfelder von Papier, PVC & Co. Für Textilien aus Polyester hat Zünd das Lasermodul – LM 100W entwickelt. Es schneidet und verschweisst die Schnittkante in einem Arbeitsgang. Ausgefranste Textilkanten gehören damit der Vergangenheit an. Mit dem Lasermodul eliminieren Sie aufwändige Handarbeit, erhöhen die Schnittpräzision und verringern die Durchlaufzeit Ihrer Aufträge. Zudem sorgen Sie mit dem LM 100W für qualitativ hochwertige Schnittkanten bei höchster Wiederholgenauigkeit.

• CO2 Laser mit 100W Leistung
• Für Polyestertextilien bis 2 mm Dicke
• Versiegelung der Schnittkanten verhindert das Ausfransen
• Höchste Sicherheit dank Laserklasse 1
• Kompatibel mit G3

Das Universal Cutting Tool ist perfekt für das Durch­schneiden verschiedenster Materialien bis 5 mm Dicke. Der Einsatz von Ziehmessern erlaubt sehr hohe Bearbeitungsgeschwindigkeiten. Im Vergleich zu angetriebenen Werkzeugen ist das UCT günstig in der Anschaffung und im Unterhalt. Ein gefederter Gleitschuh ermöglicht das Ausschneiden von filigranen Details. Optional ist ein fixer Gleitschuh erhältlich, der eine konstante Schneidtiefe ermöglicht.

• Zahlreiche Ziehmesser im Zünd Zubehörsortiment
• Sehr hohe Bearbeitungsgeschwindigkeit
• Kompatibel mit G3, S3, D3, L3

Das Electric Oscillating Tool eignet sich ideal zum Schneiden von weichen und mittelharten Werkstoffen. Die hohe Hubfrequenz lässt eine gesteigerte Bearbeitungsgeschwindigkeit zu und macht den Bearbeitungsvorgang sehr effizient.

Je nach Einsatzzweck ist das EOT mit 0.5 mm oder 1.0 mm Hub erhältlich. Um den individuellen Anforderungen des Bearbeitungsmaterials und der Schneidkontur gerecht zu werden, können in das EOT zahlreiche spitze oder flache Oszilliermesser aus dem Zünd Zubehörsortiment eingesetzt werden.

• Je nach Einsatzzweck mit 0.5 mm oder 1.0 mm Hub
• Perfekt zum Schneiden von filigranen Konturen
• Sehr hohe Hubfrequenz
• Hohe Bearbeitungsgeschwindigkeit
• Kompatibel mit G3, S3, D3, L3

Das Electric Oscillating Tool ist ideal für die effiziente Bearbeitung von Sandwichplatten, dickem Karton und zähem Leder. Das leistungsstarke Schneidwerkzeug ist mit einem kraftvollen Antrieb und einer serienmässigen Luftkühlung ausgestattet. Dank 2.5 mm Messerhub und einer hohen Oszillierfrequenz können dicke und zähe Materialien mit einer sehr hohen Geschwindigkeit bearbeitet werden. Für das EOT-250 sind zahlreiche Qualitätsmesser im Zünd Zubehörsortiment verfügbar.

• 2.5 mm Messerhub
• Sehr hohe Bearbeitungsgeschwindigkeit
• zahlreiche Oszilliermesser im Zünd Zubehörsortiment
• Kompatibel mit G3, S3, D3, L3

Das Pneumatic Oscillating Tool wird mit Druckluft betrieben und eignet sich besonders für die Bearbeitung harter und zäher, aber auch dicker, weicher Materialien. Der leistungsstarke Druckluftantrieb in Kombination mit 8 mm Messerhub sorgt für die nötige Kraft, um auch feste Materialien durchzuschneiden.

Das POT ist in zwei Varianten für Messer mit einer Dicke von 0.6 mm oder 1.5 mm erhältlich. Je nach Materialdurchlass ist die Verarbeitung von Materialien mit bis zu 110 mm Dicke möglich. Die vielfältigen Einsatzmöglichkeiten werden durch eine grosse Bandbreite an kompatiblen Oszilliermessern unterstützt.

• Kraftvolles Schneiden mit 8 mm Messerhub
• Leistungsstarker, wartungsfreier Druckluftantrieb
• Zwei Varianten für 0.6 mm oder 1.5 mm Messerdicke
• Kompatibel mit G3, S3, D3, L3

Das äusserst robuste und leistungsstarke Power Rotary Tool wurde speziell für das wirtschaftliche und zuverlässige Schneiden anspruchsvoller Materialien entwickelt. Die Bandbreite der bearbeitbaren Materialien reicht von harten Glasfasern bis zu sehr widerstandsfähigen Aramidfasern. Die Drehzahl ist in drei Stufen einstellbar (100 %, 75 %, 50 % der max. Drehzahl). So können sowohl zähe Materialien als auch Materialien mit tiefem Schmelzpunkt materialschonend bearbeitet werden.

Sperrluft schützt die Schneideinheit vor dem Eindringen von Bearbeitungsrückständen und dient zur Kühlung des Motors.

• Einsatz von Rotationsmessern reduziert die Schiebekräfte
• Drehzahl in drei Stufen regelbar (16.000/12.000/8.000 U/min)
• Materialschonende Bearbeitung von Materialien mit tiefem Schmelzpunkt
• Hohe Produktivität und exakte Ergebnisse
• Kompatibel mit G3, D3

Das Driven Rotary Tool wurde für das wirtschaftliche und zuverlässige Schneiden von Textilien bzw. technischen Textilien aller Art entwickelt. Das Material wird mit einem angetriebenen Zehnsegmentmesser geschnitten. Zum einen werden dabei die Schiebekräfte am Material stark reduziert, zum anderen wird jede einzelne Faser sauber getrennt. Dies ermöglicht gerade bei sehr grobmaschigen Textilien einen präzisen Schnitt.

Je nach Anforderung ist die Drehzahl in zwei Stufen einstellbar. So können auch Textilien mit niedrigerem Schmelzpunkt problemlos geschnitten werden.

• Einsatz von Rotationsmessern reduziert die Schiebekräfte
• Drehzahl in zwei Stufen regelbar (20.000/12.000 U/min)
• Saubere Trennung jeder einzelnen Faser
• Kompatibel mit G3, S3, D3, L3

Das Wheel Knife Tool wurde konzipiert, um Glas- und Kohlefasermaterialien sowie technische Textilien im Einlagenzuschnitt kostengünstig zu verarbeiten. Der Einsatz von Rollmessern aus HSS Stahl erlaubt eine sehr hohe Schneidgeschwindigkeit und garantiert gleichzeitig einen sauberen und effizienten Arbeitsvorgang.

Geschnitten wird im Druckmodus. Dabei wird der benötigte Druck exakt auf die Anforderungen von Material und Schneidqualität eingestellt. Um Beschädigungen des Arbeitsbereiches zu vermeiden wird eine spezielle Schneidunterlage aus PU-Material eingesetzt.

• Hohe Schneidgeschwindigkeit
• Einsatz von Rollmessern aus HSS Stahl
• Bearbeitung erfolgt ohne Vakuumfixierung
• Sauberer und effizienter Arbeitsvorgang
• Spezielle Schneidunterlage aus PU-Material
• Kompatibel mit G3, D3

Das Scoring Cutting Tool ist ein Werkzeug zum Durchschneiden und Ritzen einer grossen Bandbreite an Materialien bis 5 mm Dicke. Je nachdem, ob das Bearbeitungsmaterial durchgeschnitten oder angeritzt werden soll, wird das Messer pneumatisch ein- oder ausgefahren. Alle Ziehmesser mit flachem Schaft aus dem Zünd Zubehörsortiment können in das SCT eingesetzt werden. Optional ist ein gefederter Gleitschuh zum Durchschneiden anspruchsvoller Materialien verfügbar.

• Sehr hohe Bearbeitungsgeschwindigkeit
• Messer wird pneumatisch ein-/ausgefahren
• Einsatz aller Ziehmesser mit flachem Schaft aus dem Zünd Zubehörsortiment
• Gefederter Gleitschuh optional verfügbar
• Kompatibel mit G3, S3, D3

Das V-Cutting Tool ist das perfekte Werkzeug zur Erstellung komplexer Modelle aus Leichtschaum- oder Sandwichplatten. Ein bis ins Detail durchdachtes Design ermöglicht schnelle Werkzeugwechsel und eine einfache, präzise Winkeleinstellung.

Mit dem VCT1 können sieben verschiedene Winkel geschnitten werden (0°, 5°, 10°, 15°, 22.5°, 30°, 45°).

• Einfache, präzise Winkeleinstellung
• Schneiden in sieben verschiedenen Winkeln
• Schnelle Messerwechsel
• Kompatibel mit G3, S3, D3

Das Passepartout Tool ist das ideale Werkzeug zum Erstellen präziser 45° Schrägschnitte für Passepartouts und Bilderrahmen. Es eignet sich hervorragend zur Bearbeitung von Karton und Polymermaterialien bis zu 5 mm Dicke.

Mit Hilfe der beiliegenden Einstelllehre wird das verwendete Messer millimetergenau in den Messerhalter eingespannt. Dies ermöglicht äusserst exakte Schnitte und eine hohe Reproduzierbarkeit.

• Präzise Einstellung der Schneidtiefe
• Beiliegende Einstelllehre
• Bearbeitung von Karton und Polymermaterial bis zu 5 mm Dicke
• Kompatibel mit G3, S3, D3

Perfekte Tiefengenauigkeit ist bei Folienanwendungen, insbesondere beim Kiss-Cutting, essentiell. Der variabel einstellbare Messerandruck des Kiss-Cut Tools ermöglicht das exakte Anschneiden von Folien ohne Durchtrennung des Trägermaterials.

Neben allen gängigen Folienmaterialien bis 3 mm Dicke eignet es sich auch zum Schneiden dünner Papier- und Kartonarten. Im Lieferumfang ist zusätzlich ein Gleiter enthalten. Dieser kommt beim Durchschneiden von Karton und Diamond Grade Folien zum Einsatz.

• Zwei Bearbeitungsmethoden: Kiss-Cut + Durchschneiden
• Max. Materialdicke: 3 mm
• Exakte Tiefeneinstellung
• Perfekte Trennung der Folie vom Trägermaterial
• spezieller Gleiter zur Bearbeitung von Diamond Grade Folien
• Kompatibel mit G3, S3, D3

Das CTT1 ist das optimale Werkzeug zur Bearbeitung für einwellige Wellpappe. Zum Einsatz kommen Rillräder mit 61 mm Durchmesser und 20 mm Breite. Unterstüzt durch die Cuttersteuerung können hochwertige Rillungen längs und quer zur Welle ohne Einreissen erstellt werden. Der Rillradhalter ist mit einem Klicksystem zum einfachen Einsetzen von Rillrädern ausgestattet.

• Rillungen ohne Einreissen
• Individuell einstellbarer Druck
• Rillraddurchmesser: 61 mm
• Rillradbreite: 20 mm
• Rillradhalter mit Klicksystem
• Kompatibel mit G3, S3, D3

Das CTT2 ist ein universell einsetzbares Rillwerkzeug. Für das Rillen von Vollkarton, PP oder Hohlkammerplatten steht eine grosse Anzahl an Rillrädern zur Auswahl.

• Rillungen ohne Einreissen
• Individuell einstellbarer Druck
• Kompatibel mit G3, S3, D3

Das CTT3 wurde zur Bearbeitung zwei- und dreiwelliger Wellpappe konstruiert. Zum Einsatz kommen Rillräder mit 90 mm Durchmesser und 28 mm Breite. Dies verspricht eine hochwertige Rillung ohne Einreissen sowohl längs als auch quer zur Welle. Der Rillradhalter ist mit einem Klicksystem zum einfachen Einsetzen der Rillräder ausgestattet.

• Rillungen ohne Einreissen
• Individuell einstellbarer Druck
• Rillraddurchmesser: 90 mm
• Rillradbreite: 28 mm
• Rillradhalter mit Klicksystem
• Kompatibel mit G3, D3

Das Herz des Universal Routing Tools ist eine 300 Watt Frässpindel, die je nach Material und Anwendungszweck mit bis zu 80.000 U/min betrieben wird. In Kombination mit den zahlreichen kompatiblen Fräsern aus dem Zünd Zubehörprogramm entsteht so ein leistungsstarkes, universell einsetzbares Frässystem. Neben der Bearbeitung von weichem Material ist auch das Fräsen von dickeren oder anspruchsvolleren Materialien in mehreren Durchläufen möglich.

Das URT kann mit wenigen Handgriffen vom Fräswerkzeug zum Gravierwerkzeug umgerüstet werden. Im Graviermodus ist die Werkzeughöhe über eine Mikrometerschraube exakt einstellbar. So entsteht eine konturgenaue Gravur mit konstanter Bearbeitungstiefe.

Durch den Luftstrom des ausgeklügelten Absaugsystems werden sowohl Fräser als auch Frässpindel wirkungsvoll gekühlt. Dies erhöht effizient die Lebensdauer des Werkzeugs.

• Fräsen und Gravieren mit einem Werkzeug
• Konstante, exakt einstellbare Frästiefe
• 300 Watt Frässpindel mit bis zu 80.000 U/min
• Stufenlos regulierbare Geschwindigkeit
• Zahlreiche Fräser im Zünd Zubehörsortiment
• Kompatibel mit G3, S3, L3, D3

Bei der Herstellung von tastbaren Braille-Markierungen (Blindenschrift) hat sich die Raster Methode als bevorzugtes Verfahren etabliert. Die Methode ist simpel: Nachdem ein Loch in das Bearbeitungsmaterial gefräst wurde, kann mit dem Raster Braille Tool eine Kugel eingesetzt werden. Durch die sichere Verankerung der Kugeln sind die erzeugten Braille-Markierungen sehr dauerhaft und beständig.

Das Raster Braille Tool ist perfekt auf die Fräs-, und Gravierwerkzeuge von Zünd abgestimmt und ermöglicht so eine äusserst effiziente Bearbeitung.

• Sichere Verankerung der Kugeln im Material
• Kompatibel mit G3, S3, D3

Das Universal Drawing Tool ist ein kostengünstiges Werkzeug zum präzisen Markieren und Anzeichnen von Textilien, Leder, Gummi oder Teflon. Mit Hilfe dieses Werkzeugs werden Montagelinien, Strichsymbole und Texte gezeichnet. Die Ausrichtung kann in beliebiger Richtung verlaufen.

Der Betrieb des UDT ist sehr günstig, da handelsübliche Zeichenwerkzeuge wie Kugelschreiber und Filzstifte in diversen Strichstärken verwendet werden können.

• Zeichnen von Montagelinien, Strichsymbolen, Texten, etc.
• Kompatibel mit G3, S3, D3

Das Ink Jet Tool – IJT ermöglicht den Einsatz von Tintenstrahldruckern auf G3 Cuttern. Dadurch kann das Material innerhalb eines Auftrags geschnitten und gekennzeichnet werden. Anwendung findet das Werkzeug im Beschriften von Materialien mit Text und Barcodes oder beim Zeichnen von Linien. Die Einsatzmöglichkeiten sind sehr vielfältig und reichen von der Produktverfolgung (Track & Trace) über die Optimierung der Logistik bis zur Qualitätssicherung.

• Flexibles Markiersystem mit hoher Druckqualität
• Sehr hohe Druckgeschwindigkeit
• Der Aufdruck ist in jedem beliebigen Winkel möglich
• Zertifizierte Tinte für Anwendungen in der Luftfahrt erhältlich
• Kompatibel mit G3 M-1600, M-2500, L-2500, L-3200 und XL-1600

Das PTT1 ist zur Aufnahme von Perforiermessern konzipiert. Mit den Perforiermessern können Perforierlinien effizienter hergestellt werden als mit einem oszillierenden Werkzeug. Perforierungen unterstützen unter anderem das Falten/Biegen von Rilllinien. So können diese präziser ausgeführt werden. Neben den klassischen Materialien Wellkarton, Vollkarton und PP (Polypropylen) können auch Folien perforiert werden.

• Geeignet für Wellpappe, Vollkarton, Polypropylen und Folien
• Sehr hohe Qualität der Perforation
• Hohe Bearbeitungsgeschwindigkeit
• Zahlreiche Perforiermesser im Zünd Zubehörsortiment
• Kompatibel mit G3, S3, D3

Hohe Bearbeitungsgeschwindigkeit und erstklassige Ergebnisse in Stanzformqualität: Das PCT schneidet Wellpappen bis 7 mm Dicke und verdichtet das Material gleichzeitig mit einem speziellen Gleitschuh.

Das Press Cutting Tool wurde für das wirtschaftliche Schneiden von Wellpappen bis zu einer Dicke von 7 mm entwickelt. Während dem Schneidvorgang drückt ein speziell geformter Gleitschuh das Material an den Bearbeitungskonturen ein. Das Verdichten der Wellpappe erlaubt den Einsatz von Ziehmessern und ermöglicht sehr hohe Bearbeitungsgeschwindigkeiten.

• Spezieller Gleitschuh für erstklassige Schnitte und Stanzformqualität
• Sehr hohe Bearbeitungsgeschwindigkeit
• Einfache, präzise Höheneinstellung
• Vollständige Unterstützung durch das Zünd Cut Center - ZCC
• Maximal bearbeitbare Materialstärke: 7 mm
• Einsatz von Ziehmessern mit flachem Schaft
• Kompatibel mit G3, D3 und S3

Das V-Cutting Tool ist das perfekte Werkzeug zur Erstellung komplexer Modelle aus Leichtschaum- oder Sandwichplatten. Ein bis ins Detail durchdachtes Design ermöglicht schnelle Werkzeugwechsel und eine einfache, präzise Winkeleinstellung.

Mit dem VCT2 können sieben verschiedene Winkel geschnitten werden (0°, 5°, 10°, 15°, 22.5°, 30°, 45°).

• Einfache, präzise Winkeleinstellung
• Schneiden in sieben verschiedenen Winkeln
• Schnelle Messerwechsel
• Kompatibel mit G3, D3
